Texas Instruments TPS51396A Abwärtsspannungsregler
Der Texas Instruments TPS51396A Abwärtsspannungsregler ist ein kostengünstiger synchroner Abwärtswandler mit Hochspannungseingang, hohem Wirkungsgrad und integrierten FETs. Die wichtigste Funktion des TPS51396A ist seine ULQ-Funktion (extrem geringer Ruhestrom), um einen niedrigen Bias-Strom und einen großen Lastbetrieb zu ermöglichen. Die ULQ-Funktion ist besonders vorteilhaft für eine lange Batterielaufzeit in einem stromsparenden Betrieb. Der TPS51396A wird mit einer Versorgungseingangsspannung von 4,5 V bis 24 V betrieben. Das Bauteil verwendet die DCAP3™-Betriebsart, um ohne externe Kompensation ein schnelles Einschwingverhalten sowie eine gute Leitungs- und Lastregelung zu ermöglichen und sowohl Ausgangskondensatoren mit geringen äquivalenten Serienwiderständen (ESR) als auch spezielle Polymer- und Keramikkondensatoren mit extrem niedrigem ESR zu unterstützen.
Der TPS51396A bietet umfassende OVP-, UVP-, OCP-, OTP- und UVLO-Schutzfunktionen. Dabei handelt es sich um eine Kombination einer Power-Good-Signal- und Ausgangsentladungsfunktion. Der MODE-Pin des TPS51396A kann zur Einstellung des Eco- oder OOA-Modus für einen Leichtlastbetrieb verwendet werden. Ein hoher Wirkungsgrad wird im Eco-Modus bei leichtem Lastbetrieb und im OOA-Modus sogar ohne Last bei einer Schaltfrequenz von mehr als 25 kHz aufrechterhalten. Der TPS51396A unterstützt sowohl interne als auch externe Soft-Start-Zeitoptionen. Das Bauteil verfügt über eine interne feste Soft-Start-Zeit von 1,3 ms. Wenn die Applikation eine längere Soft-Start-Zeit benötigt, kann der externe SS-Pin mit einem externen Kondensator verbunden werden. Der TPS51396A von Texas Instruments bietet eine Sperrschichttemperatur von -40 °C bis +125 °C und ist in einem 20-Pin-HotRod-Gehäuse von 3,0 mm x 3,0 mm erhältlich.
Merkmale
- Eingangsspannungsbereich: 4,5 V bis 24 V
- D-CAP3™-Architektursteuerung für ein schnelles Einschwingverhalten
- Ausgangsspannungsbereich: 0,6 V bis 7 V
- 1 % Rückkopplungs-Spannungsgenauigkeit (25 °C)
- Dauerausgangsstrom: 8 A
- Integrierter Leistungsschalter mit 19,5 mΩ und 9,5 mΩ RDS(on)
- ULQ™-Betrieb für eine lange Batterielaufzeit während dem System-Standby
- Eco-Mode™ und OOA-Modus für Leichtlastbetrieb durch MODE-Pin wählbar
- Über den MODE-Pin wählbare Schaltfrequenz von 600 kHz, 800 kHz und 1 MHz
- Out-Of-Audio(OOA)-Leichtlastbetrieb mit Schaltfrequenz über 25 kHz
- Betriebsunterstützung für große Lasten
- Einstellbare Soft-Start-Zeit über SS-Pin
- Power-Good-Anzeige
- Eingebaute Ausgangsentladungsfunktion
- Zyklus-für-Zyklus-Überstromschutz
- Verriegelter Ausgang für OV- und UV-Schutzfunktionen
- Nicht-verriegelbare UVLO- und OT-Schutzvorrichtungen
- 20-Pin-HotRod™-VQFN-Gehäuse von 3,0 mm × 3,0 mm
Applikationen
- Notebook, DTV und STB
- Telekommunikation und Netzwerk, Punktlast (POL)
- IPCs, Fabrikautomatisierung
- Verteilte Stromversorgungssysteme

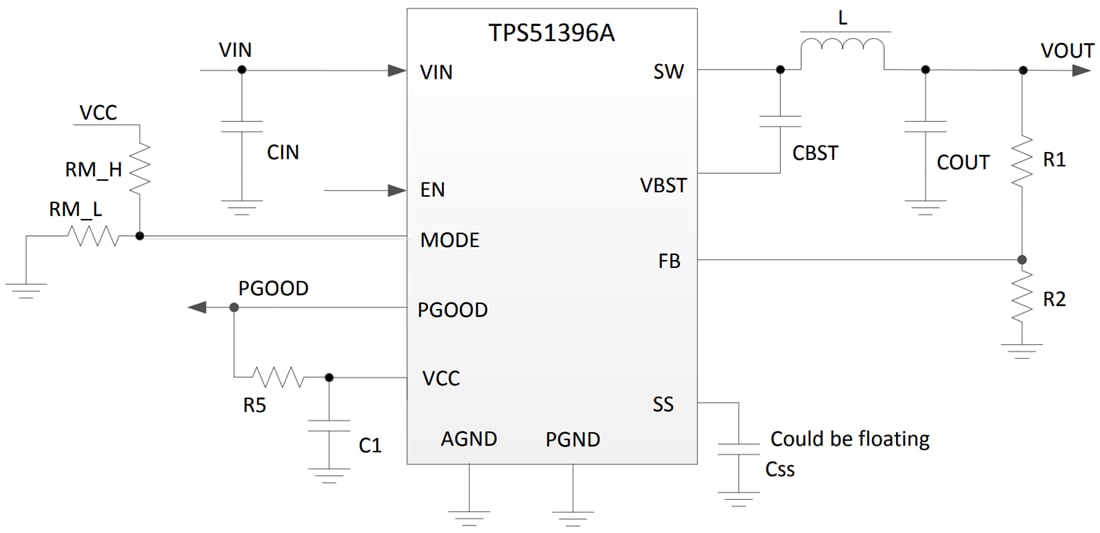

Typische Applikation
