Texas Instruments TPS4812Q1EVM Evaluierungsmodul
Das Evaluierungsmodul TPS4812Q1EVM von Texas Instruments wurde entwickelt, um den Smart-High-Side-Treiber TPS4812-Q1 schnell und einfach zu demonstrieren. Der 3,5-V- bis 95-V-Controller TPS4812-Q1 verfügt über zwei leistungsstarke 2-A-Gate-Treiber mit separaten Steuereingängen, die verschiedene Konfigurationen ermöglichen, sowie über einen stromsparenden Modus mit automatischen Ladeaufwachoptionen.
Das TI TPS4812Q1EVM bietet bidirektionale Stromüberwachung und einstellbares I2t, basierend auf Überstrom- und Kurzschlussschutz mit konfigurierbarem Auto-Retry- und Latch-Off-Fehlerverhalten.
Merkmale
- Betriebsspannungsbereich: 3 V bis 80 V
- 16 A bis 36 A einstellbare Kurzschluss-Sicherung über Onboard-Jumper
- Programmierbare I2t Abschaltzeit
- Programmierbare Kurzschluss-Sicherungsverzögerung
- Programmierbare Optionen für automatische Wiederholung und Verriegelung
- Bidirektionale Stromüberwachung
- LED- Statusanzeige für Fehlerbedingungen
Applikationen
- 48 V Batteriemanagementsystem
- DC/DC-Wandler
- Fahrzeug-Stromverteilerkasten
- Zonen
Dazugehörige Controller
Texas Instruments TPS4812-Q1 High-Side-Schalter-Controller
Präziser I2t-Überstromschutz (IOC) mit einstellbarem Leistungsschalter-Timer (I2t).
Übersicht

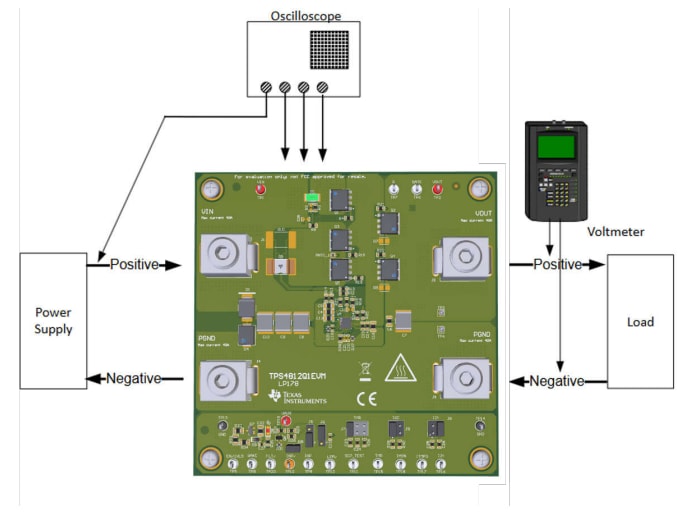

Einrichtung mit Testausstattung
