Texas Instruments TPS2116EVM Multiplexer-Evaluierungsmodul
Das Texas Instruments TPS2116EVM Multiplexer-Evaluierungsmodul (EVM) ist eine vollständig bestückte und getestete Schaltung zur Evaluierung des TPS2116. Der TPS2116 ist ein Leistungsmultiplexer mit Dual-Eingang und Einfachausgang, der für die automatische oder manuelle Umschaltung zwischen den verfügbaren Eingängen konfiguriert werden kann. Das Evaluierungsmodul ermöglicht dem Benutzer die Konfiguration des TPS2116 Betriebsmodus für die Evaluierung über seinen vollen Nennspannungs- und Nennstrombereich. Der Ausgang, Eingang und die Schaltwellenformen können auf dem TPS2116EVM von Texas Instruments überwacht werden.
Merkmale
- Konfigurierbarer Betriebsmodus
- Eingangsspannungsbereich: 1,6 V bis 5 V VIN
- Dauerschaltstrombetrieb: 2,5 A (max.)
- On-Board-CIN- und COUT-Kondensatoren
- Mehrere Konfigurationen für verschiedene Betriebsmodi
- Verschiedene On-Board-Ladebedingungen
- Testpunkte auf jedem Pin des TPS2116 für eine einfache Evaluierung
Erforderliche Ausrüstung
- Zwei einstellbare Netzteile, 0 V bis 6 V bei max. 2,5 A
- Oszilloskop
- Eine passive oder aktive Last

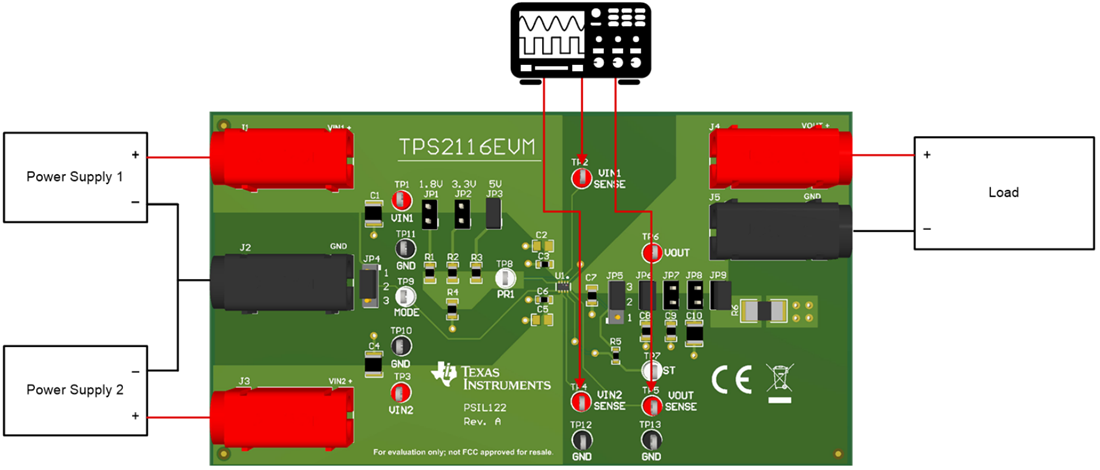

Testeinrichtung
Verwandtes Produkt
Texas Instruments TPS2116 Prioritärer Leistungs-Multiplexer
Enthält einen Spannungswert von 1,6 V bis 5,5 V und einen maximalen Nennstrom von 2,5 A.
Veröffentlichungsdatum: 2021-05-11
| Aktualisiert: 2022-03-11
