Texas Instruments TPS1641EVM Evaluierungsmodul
Das Texas Instruments TPS1641EVM Evaluierungsmodul demonstriert die Evaluierung der Referenzschaltung des TPS1641x. Der TPS1641x ist eine kompakte 40V, 1.8A eFuse. Das TPS1641x Bauteil von TI verfügt über einen Überstromschutz mit einem einstellbaren Blind-TImer, eine Ausgangsleistungsbegrenzung mit einem einstellbaren Blind-TImer, eine Kurzschluss-Sicherung, einen Überspannung Schutz, eine IN-to-OUT-Kurzschlusserkennung und einen Übertemperatur Schutz.
Merkmale
- Eingangsspannungsbereich: 2,7 V bis 40 V
- Programmierbare Strombegrenzung: 30 mA bis 1,8 A
- Programmierbare Leistung Begrenzung: 4 W bis 38 W
- Konfigurierbare Ausblendzeit für transiente Ströme
- LED-Statusanzeige für Fehler
Applikationen
- Stromsparende Schaltung für Haushaltsgeräte
- Backplane-Leistungsschutz in PLC-und DCS-Modulen
- HLK-Betätiger und Ventilsteuerung
- Medizinische Geräte

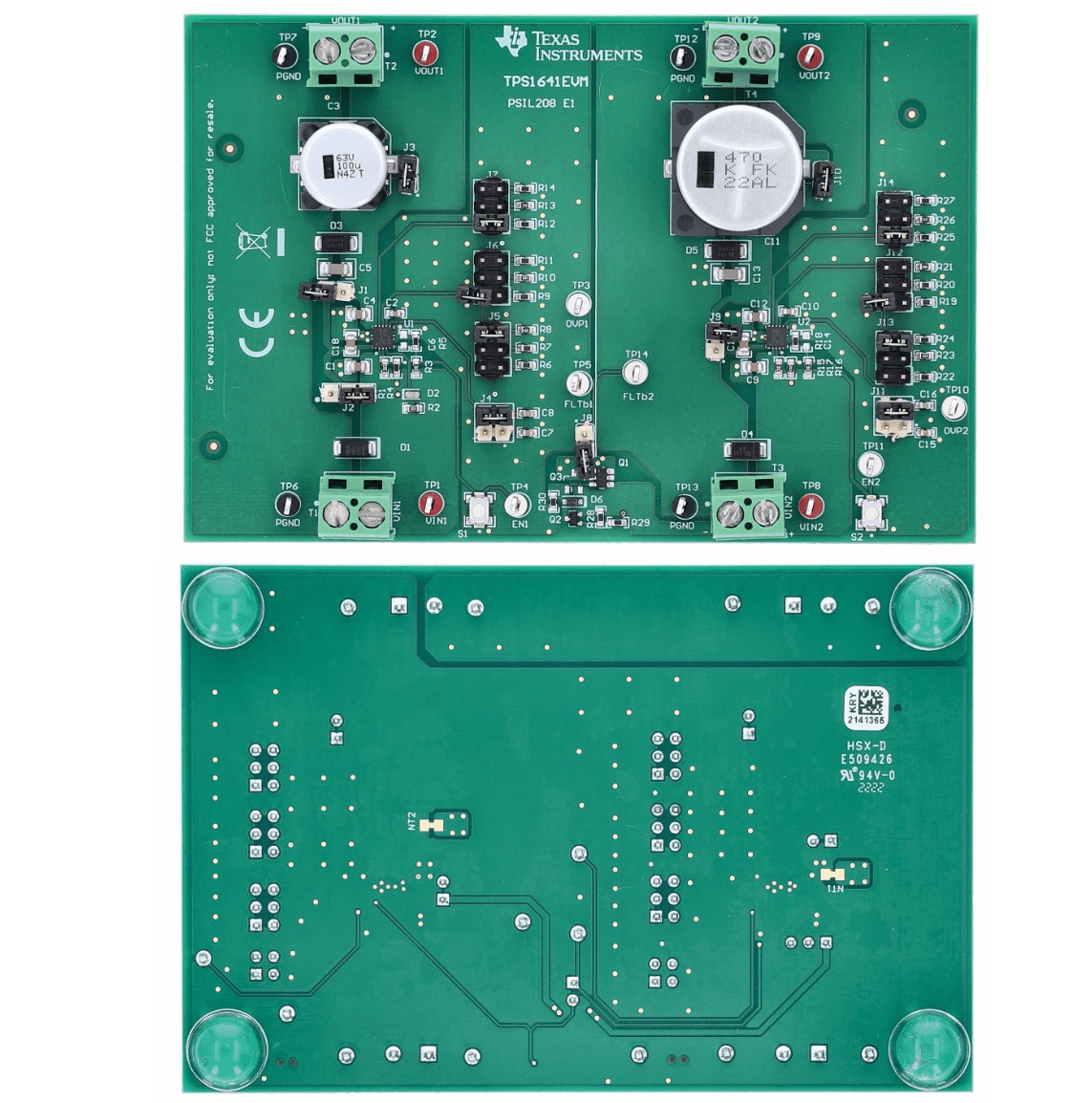

Layout
Einrichtung mit Prüfgeräten
Verwandtes Produkt
Texas Instruments TPS1641x eFuse mit Leistungs- und Strombegrenzung
Bietet einen integrierten Überstrom-, Überspannungs-, Übertemperaturschutz & eine IN-OUT-Kurzschlusserkennung.
