Texas Instruments TMUXBQB-DYYEVM Multiplexer-Evaluierungsmodul
Das Multiplexer-Evaluierungsmodul (EVM) TMUXBQB-DYYEVM von Texas Instruments ermöglicht das schnelle Prototyping und die DC-Charakterisierung der TMUX-Produktreihe von TI. Dieses Evaluierungsmodul ist für Geräte geeignet, die die 16-poligen Gehäuse TSSOP (PW), WQFN (BQB) und SOT-23 THIN (DYY) verwenden.
Merkmale
- Schnelle Prototyping- und Testeinrichtung für TMUX-Bauteile im BQB-, DYY- oder PW-Gehäuse
- Wählbare Verbindungen zu VSS, GND oder Auftriebskörper für Wärme-Pad
- Wählbare Verbindungen zu VDD, VSS oder GND für jeden Signaleingang mit einem Nebenwiderstand von 2,54 mm
- Footprints für Pull-up/Pull-down und Reihenwiderstände für jeden Signaleingang
- Footprints für Entkopplungskondensatoren für jeden Eingang
- Klemmenleiste für die Stromversorgung

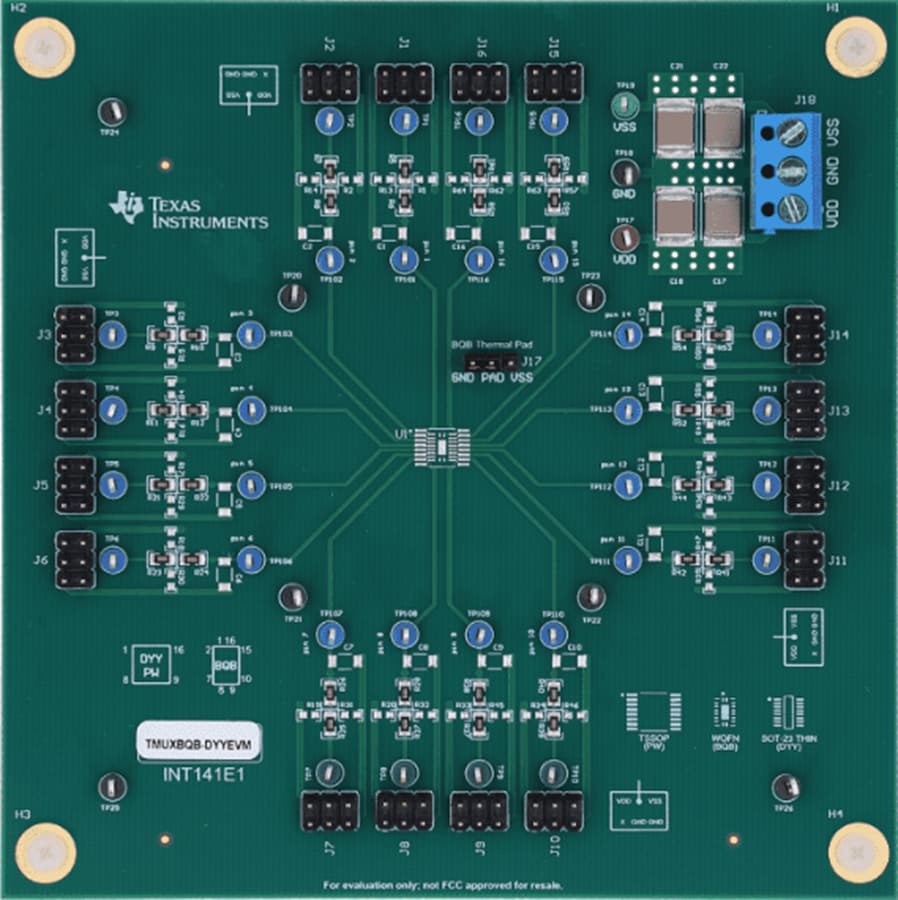

Board-Layout
