Texas Instruments TMUX7234 2:1-Vierkanal-Präzisionsmultiplexer
Der Texas Instruments TMUX7234 2:1-Vierkanal-Präzisionsmultiplexer ist ein komplementärer Metalloxid-Halbleiter(CMOS)-Multiplexer mit Latch-up-Festigkeit. Der TMUX7234 enthält vier unabhängig gesteuerte SPDT-Schalter mit einem EN-Pin, um alle vier Kanäle zu aktivieren oder zu deaktivieren. Das Bauteil unterstützt eine Einzelversorgung (4,5 V bis 44 V), Dual-Versorgungen (±4,5 V bis ±22 V) oder asymmetrischen Versorgungen (wie z. B. VDD = 12 V, VSS = -5 V). Der TMUX7234 unterstützt bidirektionale analoge und digitale Signale auf den Quellen- (Sx) und Drain-Pins (D) von VSS bis VDD.
Alle Logiksteuereingänge unterstützen Logikpegel von 1,8 V bis VDD, wodurch eine TTL- und CMOS-Logik-Kompatibilität beim Betrieb im gültigen Versorgungsspannungsbereich gewährleistet wird. Die ausfallsichere Logikschaltung ermöglicht, dass Spannungen vor dem Versorgungspin auf die Steuerpins angelegt werden können. Dadurch wird das Bauteil vor möglichen Schäden geschützt.
Die TMUX72xx-Produktfamilie von Texas Instruments bietet eine Latch-up-Festigkeit, die unerwünschte Hochstromereignisse zwischen parasitären Strukturen innerhalb des Bauteils verhindert, die in der Regel durch Überspannungsereignisse verursacht werden. Ein Latch-up-Zustand wird in der Regel so lange aufrechterhalten, bis die Stromversorgungsschienen ausgeschaltet werden, was zu einem Geräteausfall führen kann. Die Latch-up-Festigkeitsfunktion ermöglicht die Verwendung der TMUX72xx-Produktfamilie von Schaltern und Multiplexern in rauen Umgebungen.
Merkmale
- Latch-up-Festigkeit
- Dualer Versorgungsbereich: ±4,5 V bis ±22 V
- Einzelversorgungsbereich: 4,5 V bis 44 V
- Niedriger Einschaltwiderstand von 3 Ω
- Niedrige Ladungsinjektion: 3 pC
- Hochstrom-Unterstützung: 400 mA (max.)
- Betriebstemperatur: -40 °C bis +125 °C
- Logik-kompatible Eingänge: 1,8 V
- Ausfallsichere Logikschaltung
- Rail-to-Rail-Betrieb
- Bidirektionaler Signalpfad
- Unterbrechungsschaltung
Applikationen
- Fabrikautomatisierung und -steuerung
- Durchflussgeber
- Programmierbare Logik-Controller (PLC)
- Analoge Eingangsmodule
- Datenerfassungssysteme (DAQ)
- Halbleiter-Prüfgeräte
- Batterieprüfgeräte
- Ultraschall-Scanner
- Patientenüberwachung und Diagnose
- Optische Netzwerke
- Optische Prüfgeräte
- Kabelgebundene Netzwerke
- Funkfernsteuerungsgerät (RRU)
- Aktives mMIMO-Antennensystem (AAS)

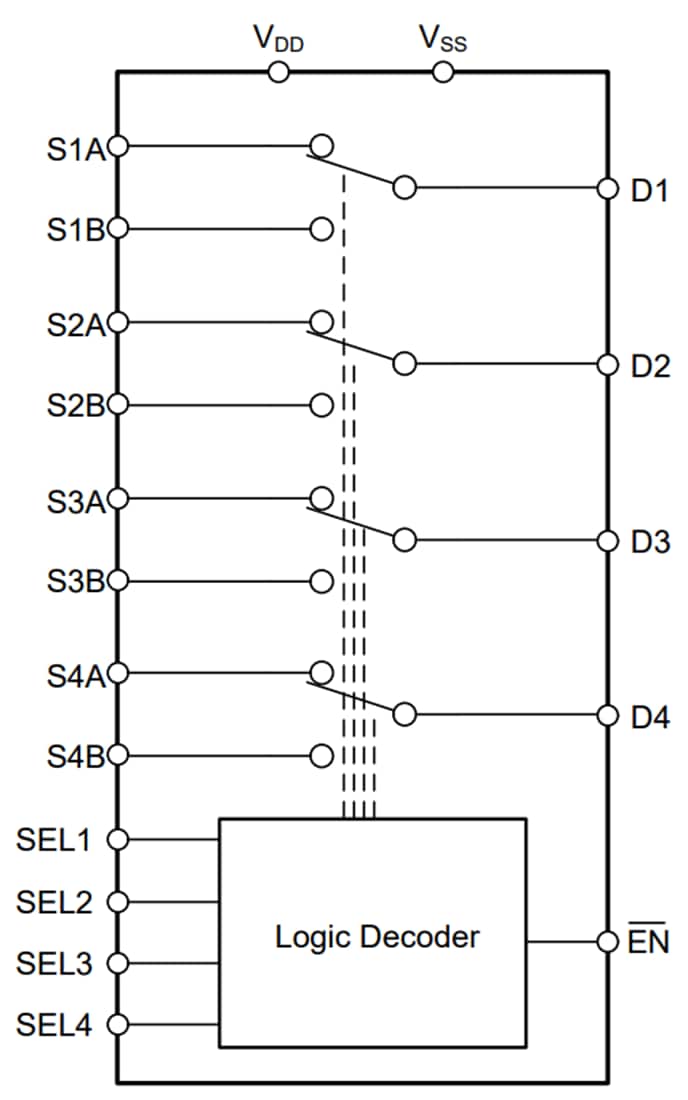

Funktionales Blockdiagramm
