Texas Instruments TMUX646EVM Schalter-Evaluierungsmodul (EVM)
Das Texas Instruments TMUX646EVM Schalter-Evaluierungsmodul (EVM) unterstützt die Evaluierung des TMUX646 10-Kanal-Schalters im 36-Pin-BGA-Gehäuse (ZEC). Dieses Evaluierungsmodul kann für das schnelle Prototyping und das Testen des Bauteils, speziell für DC-Parameter, verwendet werden. Das TMUX646EVM ermöglicht einfach konfigurierbare Lasten für die DC-Charakterisierung. Das TMUX646EVM von Texas Instruments bietet die Möglichkeit, einen der Kanäle mit SMA-Steckverbindern zu testen, indem die Pads für SMA-Anschlüsse, ein zweiter TMUX646 in einem BGA-Gehäuse (ZEC) und Anschlusswiderstände verwendet werden.
Merkmale
- Schnelles Prototyping und schnelle Testeinrichtung für das TMUX646 36-Pin-BGA-Gehäuse (ZEC)
- Ein installierter TMUX646 (U1) mit einem weiteren TMUX646 Pad, das für eine Einkanal-SMA-Evaluierung (U2) verfügbar ist
- Entkopplungskondensatoren für die Versorgung sowohl für U1 als auch U2 installiert
- Zusätzliches 0603-Kondensator-Pad für U1 verfügbar
- Komponentenfootprint-Option zum Hinzufügen von Widerständen und Kondensatoren als Einzel- oder Differentiallasten auf allen analogen I/O-Pins für U1
- Sechs SMA-Pads (ein Kanal des TMUX646) zusammen mit Anschlusswiderstands-Pads auf dem U2 zum Testen mit SMA-I/O für einen Kanal

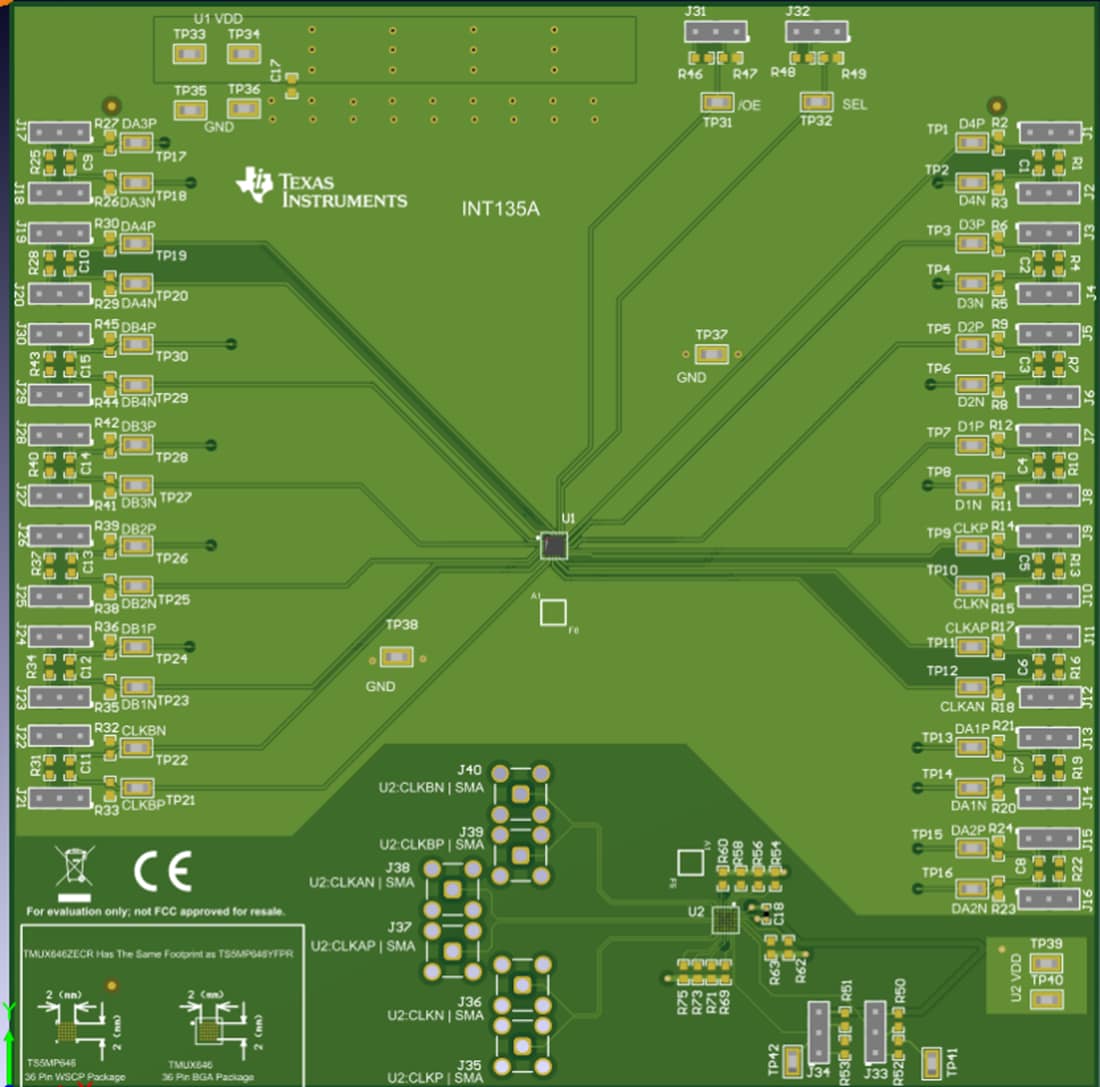

Board-Layout
Verwandtes Produkt
Texas Instruments TMUX646 10-Kanal-MIPI-Schalter
Optimierter bidirektionaler SPDT-Schalter mit 10-Kanälen (5 Differentialkanäle) für den Einsatz in Hochbeschwindigkeitsapplikationen.
Veröffentlichungsdatum: 2021-06-11
| Aktualisiert: 2022-03-11
