Texas Instruments TMUX646 10-Kanal-MIPI-Schalter
Der Texas Instruments TMUX646 10-Kanal-MIPI-Schalter ist ein optimierter einpoliger bidrektionaler Double-Throw-Schalter mit 10 Kanälen (5 Differentialkanäle) für die Verwendung in Hochgeschwindigkeitsapplikationen. Der TMUX646 ist für mehrere MIPI-konforme Bauteile ausgelegt, um eine Verbindung zu einem einzelnen CSI/DSI-, C-PHY-/D-PHY-Modul zu ermöglichen. Darüber hinaus unterstützt das Bauteil SATA, SAS, MIPI DSI/CSI, LVDS, RGMII, DDR und Ethernet-Schnittstellen. Das Bauteil liefert eine hervorragende Bandbreite von 6 GHz, einen niedrigen Kanal-zu-Kanalversatz mit wenig Signaldegradierung und eine Kompensation für Layout-Verluste mit großen Margen. Der geringe Stromverbrauch des TMUX646 von Texas Instruments erfüllt die Anforderungen von stromsparenden Applikationen, einschließlich Handys und anderer persönlicher Elektronik.
Merkmale
- Versorgungsbereich von 1,5 V bis 5,5 V
- Bidirektionaler 2:1-Schalter mit 10 Kanälen
- Unterstützt MIPI CSI/DSI, SATA, LVDS, RGMII, DDR und Ethernet-Schnittstellen
- Ausschaltschutz: I/Os Hi-Z, wenn VDD = 0 V
- Niedriger RON: 6 Ω (typisch)
- Hohe Bandbreite: 6 GHz
- Extrem niedriger Nebensignaleffekt: 40 dB
- Stromsparender Deaktivierungsmodus
- Kompatibel mit 1,2-V-Logikschaltung
- Bidirektionaler Signalpfad
- ESD-Schutz
- Human Body Model (HBM) von 6 kV
- Human Body Model (CDM): 2 kV
Applikationen
- Handys
- Tablet
- PC und Notebooks
- Virtuelle und erweiterte Realität
- Drohnen
- Kamerabasierter Barcode-Scanner
- Medizintechnik
- IP-Netcam

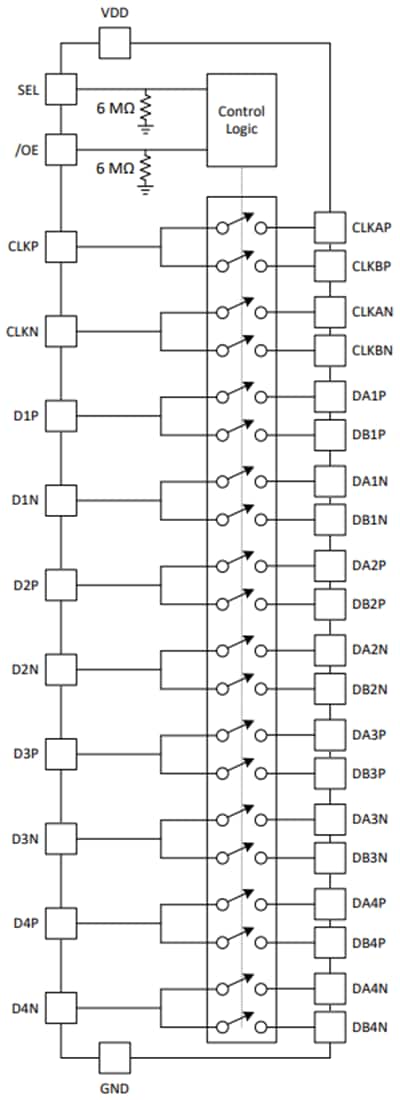

Funktionales Blockdiagramm
Verwandtes Development Tool
Texas Instruments TMUX646EVM Schalter-Evaluierungsmodul (EVM)
Unterstützt die Evaluierung des TMUX646 10-Kanal-Schalters im 36-Pin-BGA-Gehäuse (ZEC).
Schaltpläne
Veröffentlichungsdatum: 2021-07-02
| Aktualisiert: 2022-03-21
