Texas Instruments TMUX6234 2:1-Vierkanal-Präzisionsschalter

Der Texas Instruments TMUX6234 2:2-Vierkanal-Präzisionsschalter ist ein Mehrkanal-CMOS-Schalter mit niedrigem Einschaltwiderstand. Der TMUX6234 enthält vier unabhängig gesteuerte SPDT-Schalter mit einem EN-Pin, um alle vier Kanäle zu aktivieren oder zu deaktivieren. Das Bauteil unterstützt eine Einzelversorgung (4,5 V bis 36 V), Dualversorgung (±4,5 V bis ±18 V) oder asymmetrische Versorgungen (wie z. B. VDD = 18 V, VSS = -5 V). Der TMUX6234 unterstützt bidirektionale analoge und digitale Signale auf den Quellen- (Sx) und Drain-Pins (D) von VSS bis VDD.

Alle Logiksteuereingangs-Pins unterstützen Logikpegel von 1,8 V bis VDD und gewährleisten eine Logikkompatibilität bei Betrieb in einer großen Auswahl von Logikspannungen. Die ausfallsichere Logikschaltung ermöglicht, dass Spannungen vor dem Versorgungspin auf die Steuerpins angelegt werden können. Dadurch wird das Bauteil vor möglichen Schäden geschützt. Der TMUX6234 von Texas Instruments ist Teil der Präzisionsschalter- und Multiplexer-Bauteilfamilie. Diese Bauteile verfügen über einen sehr niedrigen Ableitstrom und eine extrem geringe Ladungsinjektion, wodurch sie in Präzisions-Messapplikationen verwendet werden können.

Merkmale

  • Dualer Versorgungsbereich: ±4,5 V bis ±18 V
  • Einzelversorgungsbereich: 4,5 V bis 36 V
  • Niedriger Einschaltwiderstand: 3,6 Ω
  • Geringer Nebensignaleffekt: -105 dB
  • Geringe Laufzeitverzögerung: 450 ps
  • Hochstrom-Unterstützung: 400 mA (max.)
  • Betriebstemperatur: -40 °C bis +125 °C
  • Logik-kompatible Eingänge: 1,8 V
  • Ausfallsichere Logikschaltung
  • Rail-to-Rail-Betrieb
  • Bidirektionaler Signalpfad
  • Unterbrechungsschaltung

Applikationen

  • Funkfernsteuerungsgerät (RRU)
  • Aktives mMIMO-Antennensystem (AAS)
  • Speicherprogrammierbare Steuerungen (SPS)
  • Analoge Eingangsmodule
  • Halbleiter-Prüfgeräte
  • Batterieprüfgeräte
  • Datenerfassungssysteme (DAQ)
  • Ultraschall-Scanner
  • Patientenüberwachung und Diagnose
  • Optische Netzwerke
  • Optische Prüfgeräte
  • Kabelgebundene Netzwerke

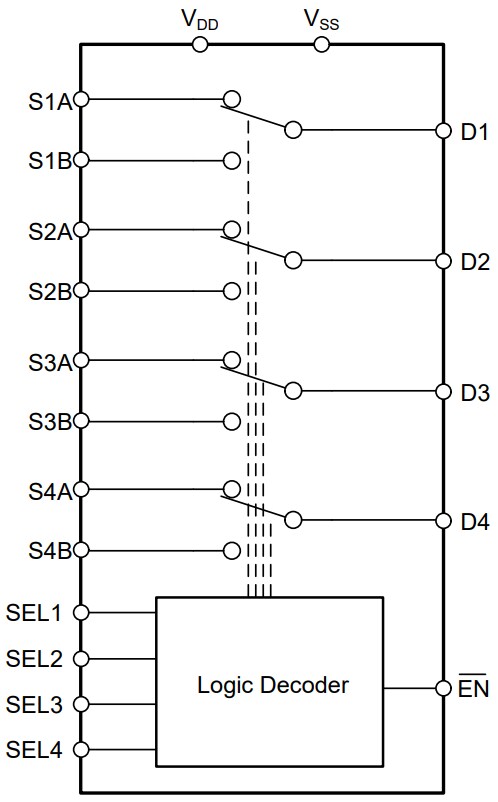

Funktionales Blockdiagramm

Blockdiagramm - Texas Instruments TMUX6234 2:1-Vierkanal-Präzisionsschalter
Veröffentlichungsdatum: 2021-09-02 | Aktualisiert: 2022-03-11
