Texas Instruments TMUX112x Zweikanal-Präzisionsschalter

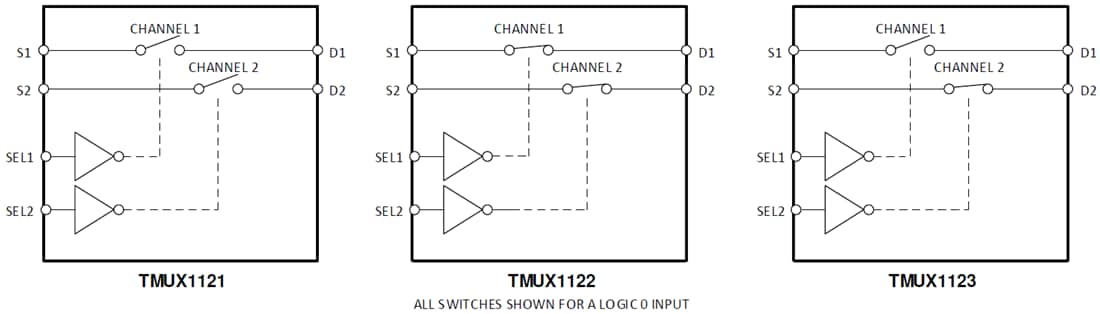

Texas Instruments TMUX112x Zweikanal-Präzisionsschalter sind Präzisions-Komplementär-Metalloxidhalbleiter(CMOS)-Bauteile, die über zwei unabhängig voneinander wählbare 1:1-SPST-Schalter (Single-Pole Single Throw, SPST) verfügen. Der große Betriebsversorgungsbereich von 1,08 V bis 5,5 V ermöglicht den Einsatz in einer großen Auswahl von Applikationen von medizinischen Geräten bis hin zu Industriesystemen. Das Bauteil unterstützt bidirektionale analoge und digitale Signale auf den Quellen- (Sx) und Drain-Pins (D) von GND bis VDD. Die Schalter des TMUX1121 werden mit Logik 1 auf den entsprechenden Logiksteuereingängen eingeschaltet, während Logik 0 für das Einschalten der Schalter im TMUX1122 erforderlich ist. Die zwei Kanäle des TMUX1123 werden mit Kanal 1 geteilt, der die Logik 1 unterstützt, während Kanal 2 die Logik 0 unterstützt. Der TMUX1113 zeichnet sich durch eine Unterbrechungsschaltung aus und ermöglicht dadurch die Verwendung von Bauteilen in Koppelpunkt-Schaltungsapplikationen.
