Texas Instruments TMP390EVM/TMP392EVM Schalter-Evaluierungsmodule

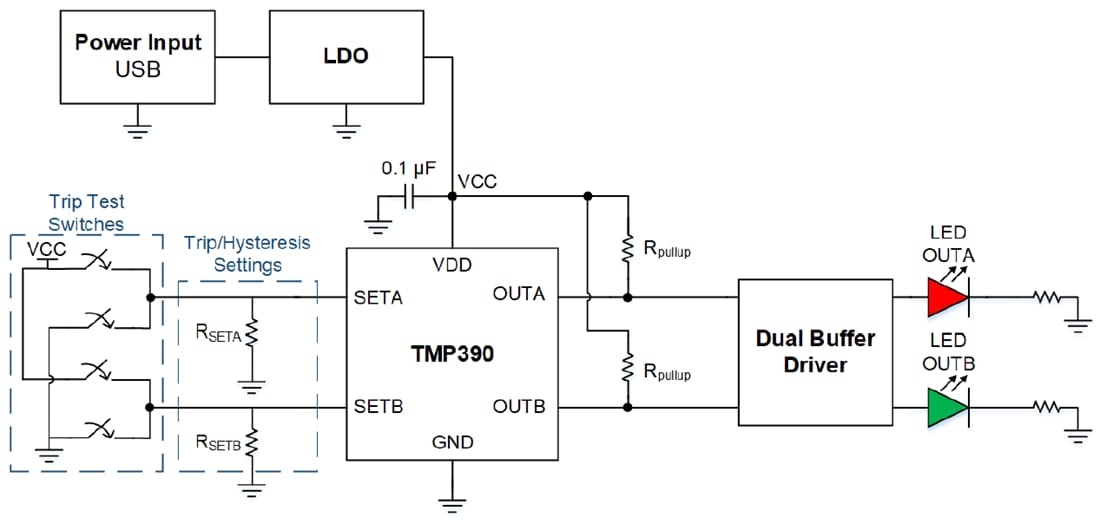

Texas Instruments TMP390EVM/TMP392EVM Schalter-Evaluierungsmodule (EVMs) sind Plug-and-Play-Systeme zum Testen und Evaluieren des TMP390 oder TMP392 analogen Temperaturschalters. Das TMP390EVM/TMP392EVM verfügt über widerstandsprogrammierbare Eingänge für den Zweikanal-Schalter mit sowohl Heiß- und Kalt-Auslöseeinstellungen. Das Evaluierungsmodul kann zur Stromversorgung des Boards in einen USB-Anschluss eingesteckt werden oder extern betrieben werden. Mit On-Board-Drucktasten, die über LED-Anzeigen auf dem Ausgang des TMP390 oder TMP392 verfügen, die ein Auslösen des Sensors anzeigen, sind Auslösetests für beide Kanäle verfügbar. Der Sensor befindet sich auf einem Breakout-Board, das vom PCB-Hauptboard getrennt werden kann, um ein Prototyping zu ermöglichen. Keines der Evaluierungsmodule erfordert eine Kalibrierung oder eine Programmierung der Software, da die Auslösepunkte physisch mit Widerständen eingestellt werden, die zum Testen bei anderen Temperaturschwellen ersetzt werden können.
