Texas Instruments TMP390/TMP390-Q1 Temperaturschalter
Die widerstandsprogrammierbaren Temperaturschalter TMP390/TMP390-Q1 von Texas Instruments sind widerstandsprogrammierbare Zweikanal-Temperaturschalter mit extrem geringem Stromverbrauch. Diese Schalter ermöglichen den Schutz und die Erkennung thermischer Systemereignisse von -50 °C bis +130 °C. Die TMP390/TMP390-Q1 bieten eine unabhängige Erkennung von Übertemperaturen (heiß) und Untertemperaturen (kalt). Die Auslösetemperatur- (TTRIP) und thermische Hysterese-Optionen (THYST) werden mit zwei Standard-Dekadenwiderständen der E96-Baureihe (1 %) an den SETA- und SETB-Pins programmiert. Jeder Widerstand kann im Bereich von 1,05 KΩ bis 909 KΩ liegen, was einen von 48 eindeutigen Werten darstellt.
Die Werte des Widerstandes gegen Masse am SETA-Eingang setzen den TTRIP-Schwellenwert von Kanal A. Der Wert des Widerstandes gegen Masse am Eingang SETB legt den TTRIP-Schwellenwert von Kanal B sowie die THYST-Optionen von +5 °C oder +10 °C für beide Kanäle fest, was ein unerwünschtes Umschalten des digitalen Ausgangs verhindert. Die Genauigkeit der Widerstände hat keinen Einfluss auf die TTRIP-Genauigkeit. Um die Herstellung auf Kundenboardebene zu ermöglichen, unterstützt der TMP390/TMP390-Q1 eine Auslöse-Testfunktion, bei der die digitalen Ausgänge durch Ausüben des SETA- oder SETB-Pins aktiviert werden. Die TMP390-Q1 Bauteile sind gemäß AEC-Q100 für Fahrzeuganwendungen qualifiziert.
Merkmale
- Vom Widerstand programmierbare Temperaturauslösepunkte und Optionen für die Hysterese
- Keine Fehler durch Widerstandstoleranzen
- Hystereseoptionen: 5 °C und 10 °C
- Separate Ausgänge für die Erkennung von Übertemperatur oder Untertemperatur
- Kanal A (Übertemperatur): +30 bis +124 °C, 2-°C-Schritte
- Kanal B (Untertemperatur): –50 bis +25 °C, 5-°C-Schritte
- Genauigkeitsstufenoptionen (maximal bei −55 °C bis +130 °C)
- A2-Stufe: ±3,0 °C (±1,5 °C von 0 °C bis +70 °C)
- A3-Stufe: ±3,5 °C (±2,0 °C von 0 °C bis +70 °C)
- Extrem geringer Stromverbrauch: 0,5 µA bei 25 °C (typisch)
- Betriebstemperaturbereich: −55 °C bis +130 °C
- Versorgungsspannung: 1,62 bis 5,5 V
- Open-Drain-Ausgänge
- Die Auslösetestfunktion ermöglicht systeminterne Tests
- Verfügbar in einem 6-Pin-SOT-563-Gehäuse (1,60 mm × 1,20 mm)
Applikationen
- DC/AC-Wechselrichter
- DC/DC-Wandler
- Temperaturtransmitter
- Umgebungsleittechnik (ECS)
- Elektrowerkzeuge
- Powerbanks (Ladegeräte)
- Drahtlose Infrastruktur
- WLAN-/Wi-Fi-Zugangspunkte
- Core-Router
- Edge-Router
- Makro-Funkfernsteuerungsgeräte (RRU)
Datenblätter

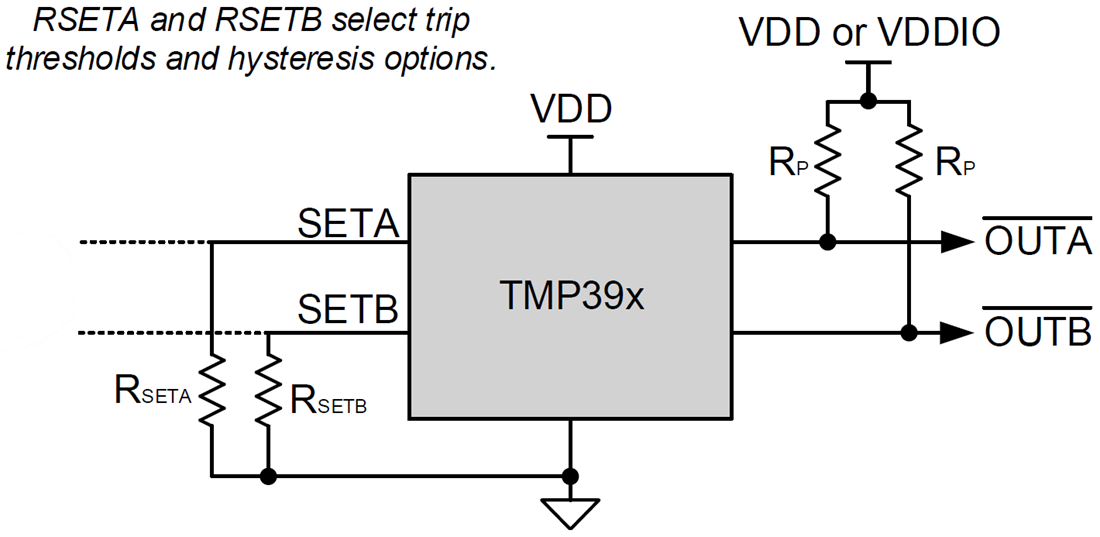

Vereinfachter Schaltplan
Dazugehörige Development Tools
Texas Instruments TMP390EVM/TMP392EVM Schalter-Evaluierungsmodule
Plug-and-Play-Systeme zum Testen und Evaluieren des TMP390 oder TMP392 analogen Temperaturschalters.
