Texas Instruments TMP139 Digitaler Temperatursensor
Der digitale Temperatursensor TMP139 von Texas Instruments ist ein hochpräziser Temperatursensor mit einer I2C-/I3C-kompatiblen digitalen Schnittstelle, die In-Band Interrupts (IBI) unterstützt. Durch die Unterstützung der Schnittstellenanforderungen von JEDEC JESD302-1 für Geräte der Klasse B übertrifft der TMP139 die Temperaturgenauigkeitsanforderungen der Spezifikation und ermöglicht DDR5-Speichermodule mit höherer Leistung. Der TMP139 ist in einem kompakten 6-Ball-DSBGA-Gehäuse verfügbar und für thermische Überwachungsapplikationen mit hoher Geschwindigkeit, hoher Genauigkeit und geringem Stromverbrauch ausgelegt.
Der TMP139 von Texas Instruments hat eine typische Genauigkeit von ±0,25 °C über den gesamten Temperaturbereich von -40 °C bis +125 °C und bietet einen integrierten 11-Bit-Analog-Digital-Wandler (ADC), der eine Temperaturauflösung von 0,25 °C bietet. Der TMP139 ist für den Betrieb mit einer Core-Stromversorgung von 1,8 V und einer I/O-Stromversorgung von 1 V ausgelegt, mit einem niedrigen typischen durchschnittlichen Ruhestrom von 4,7 µA, wenn alle 125 ms Umwandlungen durchgeführt werden.
Merkmale
- Unterstützt JEDEC JESD302-1 DDR5 Klasse B Temperatursensor
- Übertrifft die JEDEC-Spezifikation für Temperaturgenauigkeit
- ±0,25 °C (typisch)
- ±0,5 °C Maximum (+75 °C bis +95 °C)
- ±0,75 °C Maximum (-40 °C bis +125 °C)
- Betriebstemperaturbereich: -40 °C bis +125 °C
- Geringer Stromverbrauch
- Typischer durchschnittlicher Ruhestrom: 4,7 µA
- Typischer Standby-Strom: 0,6 µA
- Eine I/O-Stromversorgung von 1 V
- Eine Core-Stromversorgung von 1,8 V
- Zweidrahtige serielle Busschnittstelle (Grundbetriebsmodi I2C und I3C)
- Datenübertragungsrate im grundlegenden I3C-Modus: bis zu 12,5 MHz
- In-Band-Interrupt (IBI) für die Alarmierung des Host
- Paritätsfehler-Prüfungsfunktion für Host-Schreibvorgänge
- Paketfehler-Prüfungsfunktion für Host-Schreib- und Lesevorgänge
- 11-Bit-Auflösung: 0,25 °C (1 LSB)
- Standard-6-Ball-DSBGA-Gehäuse (WCSP) mit einem Rastermaß von 0,5 mm
Applikationen
- DDR5 DIMM-Module
- Server
- Laptops
- Workstations
- SSDs

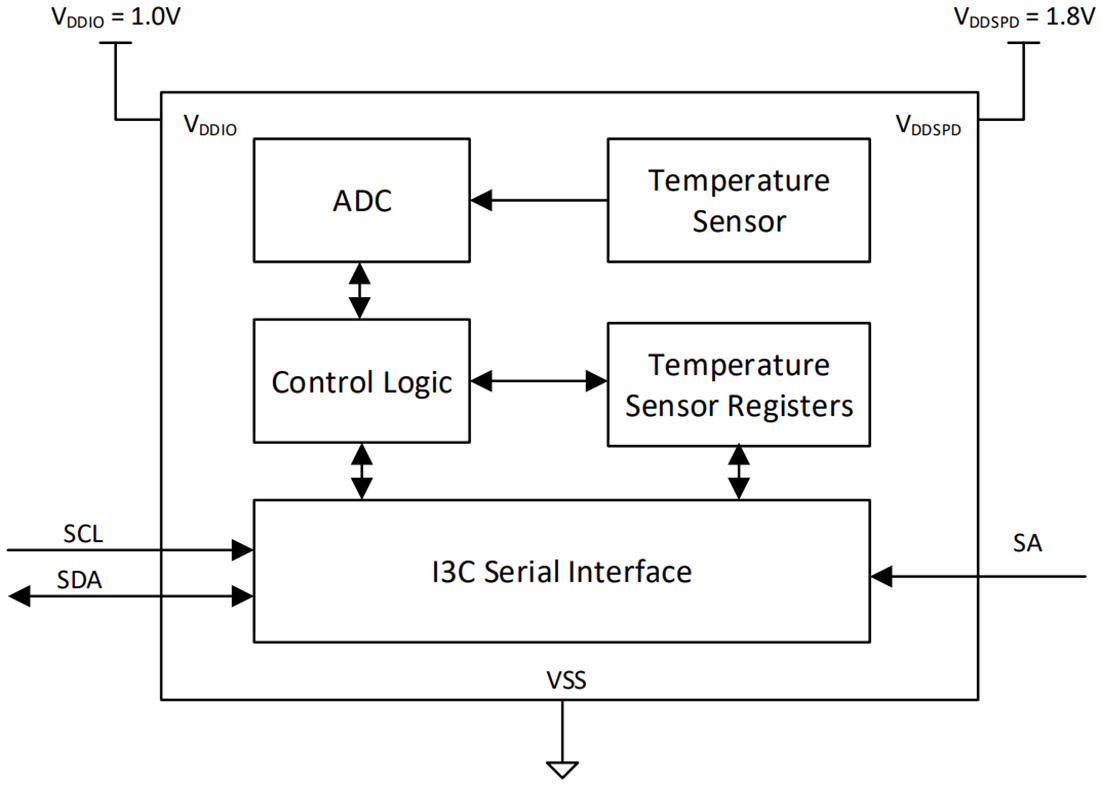

Funktionales Blockdiagramm
