Texas Instruments TMCS1107 Hall-Effekt-Stromsensor
Der Texas Instruments TMCS1107 Hall-Effekt-Stromsensor ist ein galvanisch isolierter Hall-Effekt-Stromsensor, der DC- oder AC-Strommessungen mit hoher Genauigkeit, ausgezeichneter Linearität und Temperaturstabilität ermöglicht. Eine temperaturkompensierte Signalkette mit geringer Drift bietet einen Vollausschlagsfehler von < 3 % über den gesamten Temperaturbereich des Geräts.
Der Eingangsstrom fließt durch einen internen Leiter von 1,8 mΩ, der ein Magnetfeld erzeugt, das von einem integrierten Hall-Effekt-Sensor gemessen wird. Dieser Aufbau macht externe Konzentratoren überflüssig und vereinfacht das Design. Ein niedriger Leiterwiderstand minimiert Leistungsverluste und Wärmeverluste. Die inhärente galvanische Isolierung bietet eine Betriebsspannung von 420 V über die Lebensdauer und eine grundlegende Isolierung von 3 kVRMS zwischen dem Strompfad und der Schaltung. Die integrierte elektrische Abschirmung ermöglicht eine hervorragende Gleichtaktunterdrückung und Transientenimmunität.
Die Ausgangsspannung verfügt über mehrere Empfindlichkeitsoptionen und ist proportional zum Eingangsstrom. Die feste Empfindlichkeit ermöglicht dem TMCS1107, mit einer einzelnen Stromversorgung von 3 V bis 5,5 V zu arbeiten, wodurch Ratiometriefehler verhindert und die Rauschunterdrückung der Versorgung verbessert werden. Die Strompolarität gilt als positiv, wenn sie in den positiven Eingangspin fließt. Sowohl unidirektionale als auch bidirektionale Sensorausführungen sind verfügbar. Der TMCS1107 von Texas Instruments nimmt einen maximalen Versorgungsstrom von 6 mA auf und alle Empfindlichkeitsoptionen sind über einen Betriebstemperaturbereich von -40 °C bis +125 °C spezifiziert.
Merkmale
- Gesamtfehler: ±1 % (typisch), ±3 % (max.), -40 °C bis +125 °C
- Empfindlichkeitsfehler: ±0,9 %
- Offset-Fehler: 40 mA
- Offset-Drift: 0,2 µV/°C
- Linearitätsfehler: 0,5 %
- Mehrere Empfindlichkeitsoptionen:
- TMCS1107A1B/U – 50 mV/A
- TMCS1107A2B/U – 100 mV/A
- TMCS1107A3B/U – 200 mV/A
- TMCS1107A4B/U – 400 mV/A
- Interne Referenz mit Nulldrift
- Bidirektionale und unidirektionale Strommessung
- Betriebsversorgungsbereich: 3 V bis 5,5 V
- Signalbandbreite: 80 kHz
- Nennisolierung: 3 kVRMS
- Robuste 420-V-Betriebsspannung über die gesamte Lebensdauer
- Sicherheitsbezogene Zertifizierungen
- UL 1577 Komponentenerkennungsprogramm
- IEC/CB 62368-1
Applikationen
- Motor- und Laststeuerung
- Wechselrichter- und H-Brücken-Strommessungen
- Blindleistungskompensation
- Überstromschutz
- DC- und AC-Leistungsüberwachung

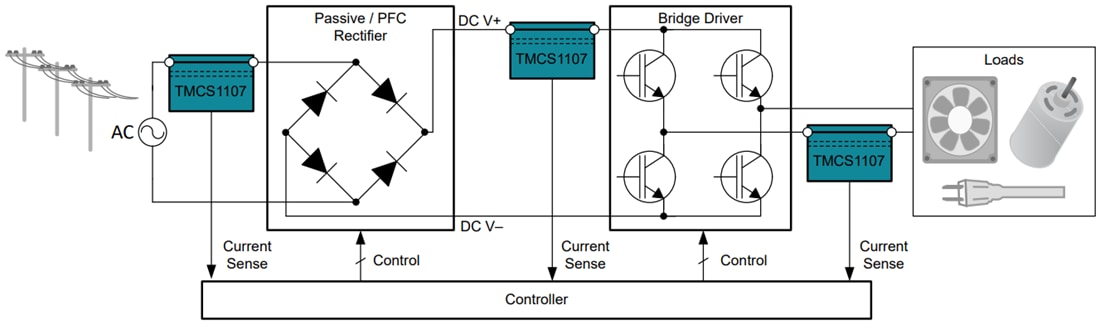

Typische Applikation
Verwandtes Development Tool
Texas Instruments TMCS1107EVM Stromsensoren-Evaluierungsmodul
Ermöglicht die bequeme Verwendung der TMCS1107 isolierten Hall-Effekt-Präzisions-Strommessüberwachung.
