Texas Instruments TMAG5131-Q1 Hall-Effekt Schalter
Der TMAG5131-Q1 Hall-Effekt-Schalter von Texas Instruments ist ein hochpräziser Hall-Effekt-Sensor mit geringem Stromverbrauch und niedriger Spannung, der für batteriekritische und kompakte Automobilanwendungen entwickelt wurde. Das Bauteil wird mit verschiedenen Abtastraten, magnetischen Schwellenwerten und Ausgangstypen angeboten, um verschiedenen Anwendungen gerecht zu werden.
Das Bauteil gibt eine niedrige Spannung aus (bei Active-Low-Versionen), wenn die angelegte magnetische Flussdichte den Schwellenwert für den Betriebspunkt (BOP) überschreitet. Der Ausgang bleibt auf einem niedrigen Niveau, bis die Flussdichte unter den Auslösepunkt (Brp) sinkt, woraufhin das Gerät eine hohe Spannung ausgibt. Das Ausgangsverhalten (niedrig/hoch) ist bei aktiven Hoch-Versionen umgekehrt. Die omnipolare magnetische Reaktion ermöglicht es dem Bauteilausgang, auf den positiven und negativen Magnetfluss durch die Z-Achse des Gehäuses zu reagieren. Gleichzeitig reagiert die unipolare Version nur auf einen positiven magnetischen Fluss.
Der TMAG5131-Q1 von Texas Instruments ist intern stromlos, und kann daher mit einem sehr niedrigen Stromverbrauch arbeiten. Bei 3 V hat die Version mit 10 Hz einen durchschnittlichen Stromverbrauch von 1,25 µA. Gleichzeitig verbrauchen die Versionen von 20 Hz 1,37 µA. Der TMAG5131-Q1 ist in einem dem Industriestandard entsprechenden SOT-23-Gehäuse und Pinout erhältlich. Das Bauteil arbeitet in einem erweiterten Temperaturbereich von -40 °C bis +125 °C und einem VCC-Bereich von 1,65 V bis 5,5 V.
Merkmale
- Nach AEC-Q100 für Automobilanwendungen qualifiziert
- Temperaturklasse 1: (-40 °C bis +125 °C, TA)
- Hall-Effekt-Schalter für die Z-Achse
- Extrem niedriger Stromverbrauch (ICC(AVG), typisch)
- 10 Hz Version: 1,25 µA unter 3 V
- 20 Hz Versionen: 1,37 µA unter 3 V
- VCC-Betriebsbereich: 1,65 V bis 5,5 V
- Hochpräzise magnetische Schwellenwerte (typischer BOP)
- 1,8 mT mit 0,6 mT Hysterese
- 3 mT mit 1,2 mT oder 1,5 mT Hysterese
- Omnipolare oder unipolare magnetische Reaktion
- Push-Pull- oder Open-Drain-Ausgangsoptionen
- Aktive Low- oder aktive High-Ausgangsoptionen
- Industriestandard-SOT-23-Gehäuse (DBZ)
Applikationen
- Türgriffe und E-Riegel
- Lenkradschalthebel der Lenksäule
- Beleuchtung von Visier, Schminkspiegel oder Handschuhfach
- Öffnungs- oder Schließsensor für Trunks
- Sensor für die Position von Wischermotoren
- Bremspedal oder Rücklichtaktor
- Schiebedächer und Heckklappen
- Elektrisch betriebene Sitze und Wippschalter
- Positionsrückmeldung des Fahrzeugmotors
Videos

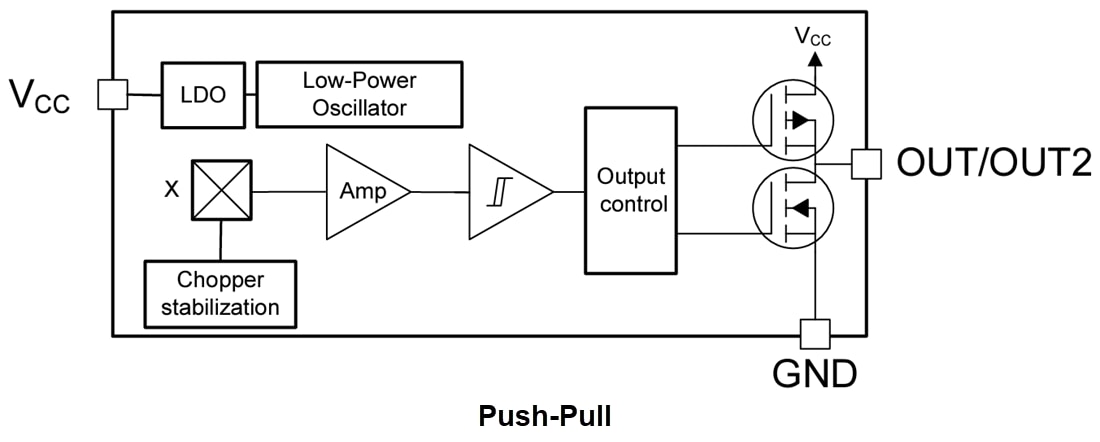

Funktionsblockdiagramme
Verwandtes Development Tool
Texas Instruments HALL-ADAPTER-EVM Hall-Sensor-Evaluierungsmodul
Beschleunigt Ihren Schalter, das Latch und das Prototyping und Testen des linearen Hall-Sensors.
