Texas Instruments TLV6003 Operationsverstärker
Texas Instruments TLV6003 Operationsverstärker verbrauchen 980 nA pro Kanal und bieten gleichzeitig einen sehr niedrigen maximalen Offset. Der Batterie-Verpolungsschutz schützt den TLV6003 vor einem Überstromzustand aufgrund einer unsachgemäßen Batterieinstallation. In rauen Umgebungen können die Eingänge 5 V größer als die positive Versorgungsschiene sein, ohne dass das Bauteil beschädigt wird.
Der niedrige Versorgungsstrom ist mit einem niedrigen Eingangs-Bias-Strom gekoppelt, wodurch der TLV6003 mit Eingangsquellen mit hohem Serienwiderstand, wie z. B. PIR-Bewegungsmeldern und Kohlenmonoxid-Sensoren verwendet werden kann. Die DC-Genauigkeit wird mit einer niedrigen maximalen Offsetspannung von 550 µv (25 °C), einer typischen CMRR von 120 dB und einer minimalen Leerlaufverstärkung von 112 dB bei 2,7 V beibehalten.
Der TLV6003 bietet eine maximale Betriebsversorgungsspannung von 2,5 V bis 16 V mit elektrischen Eigenschaften, die mit 2,7 V, 5 V und 15 V spezifiziert sind. Die TLV6003 Operationsverstärker verfügen über einen 2,5-V-Betrieb, der eine Kompatibilität mit Systemen, die mit Li-Ionen-Batterien betrieben werden ermöglichen und ein hervorragender Kandidat für die Eingangssignal-Gain und das Puffern in stromsparende Mikrocontroller, wie z. B. der MSP430 sind.
Merkmale
- Mikroleistungsbetrieb: 1,2 µA (max.)
- Niedrige Eingangs-Offset-Spannung: 550 µV (max.)
- Batterie-Verpolungsschutz: bis zu 18 V)
- Rail-to-Rail-Ein-/Ausgang
- Verstärkungs-Bandbreitenprodukt: 5,5 kHz
- Kleines 5-Pin-SOT-23-Gehäuse
- Spezifizierter Temperaturbereich von TA = –40 °C bis +125 °C
- Betriebstemperaturbereich von TA = -55 °C bis +125 °C
- -0,1 V bis VCC und +5-V-Gleichtakt-Eingangsspannungsbereich übersteigt die Schienen
- Versorgungsspannungsbereich: 2,5 V bis 16 V
Applikationen
- Durchflusstransmitter
- Drucktransmitter
- Bewegungsmelder (PIR, uWave und vieles mehr)
- Blutzuckermessgeräte
- Gasdetektor

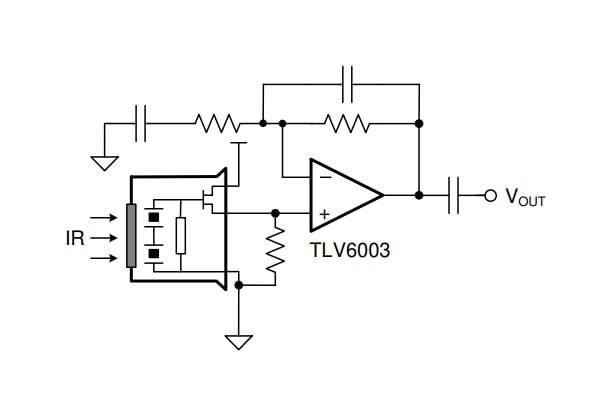

PIR-Bewegungsmelder-Puffer

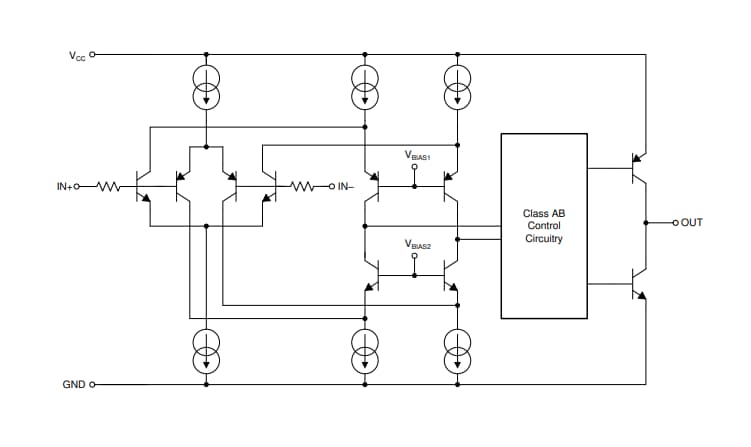

Funktionales Blockdiagramm
