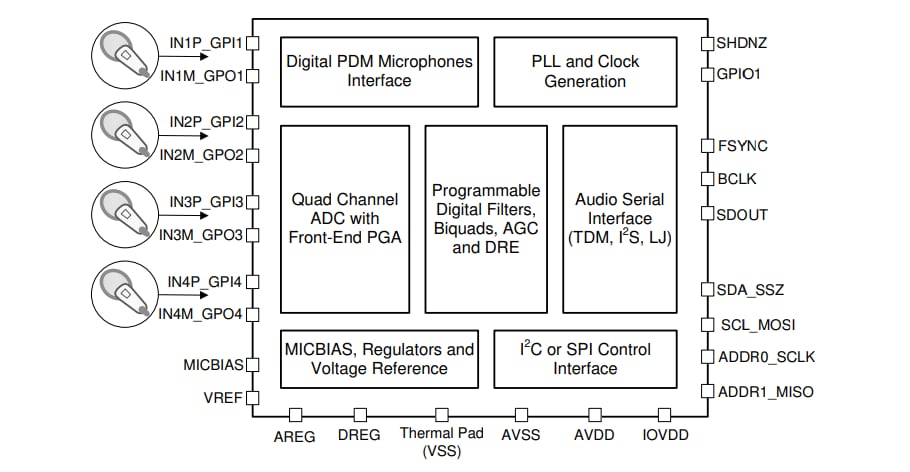

Texas Instruments TLV320ADCx140 Burr-Brown™ Audio-Analog-Digital-Wandler

Der Texas Instruments TLV320ADCx140 Burr-Brown™ 768-kHz-Vierkanal-Audio-ADC unterstützt die simultane Abtastung von bis vier analogen oder acht digitalen Kanälen für den Pulsdichtemodulations(PDM)-Mikrofoneingang. Der TLV320ADCx140 unterstützt Leitungs- und Mikrofoneingänge und ermöglicht sowohl einendige als auch differentielle Eingangskonfigurationen.

Der TLV320ADCx140 enthält eine programmierbare Kanal-Gain, eine digitale Lautstärkeregelung, eine programmierbare Mikrofon-Vorspannung, eine Phasenregelschleife (PLL), einen programmierbaren Hochpassfilter (HPF), Biquad-Filter sowie Filtermodi mit niedriger Latenz und ermöglicht Abtastraten von bis zu 768 kHz. Darüber hinaus unterstützt das Bauteil ein Zeitmultiplexverfahren (TDM), I²S- oder links ausgerichtete (LJ) Audioformate und kann entweder über die I²C- oder SPI-Schnittstelle gesteuert werden.

Der TLV320ADCx140 bietet Hochleistungsfunktionen zusammen mit der Fähigkeit, von einer einzelnen Versorgung von 3,3 V oder 1,8 V betrieben zu werden. Der TLV320ADCx140 Burr-Brown™ Audio-ADC ist eine ausgezeichnete Wahl für platzbeschränkte Audiosysteme in Fernfeld-Mikrofon-Aufzeichnungsapplikationen. Der TLV320ADCx140 ist von -40 °C bis +125 °C spezifiziert und wird in einem 24-Pin-WQFN-Gehäuse angeboten.

Merkmale

Mehrkanal-Hochleistungs-ADC:
- Analoge Vierkanal-Mikrofone oder digitale
- 8-Kanal-Digital-PDM-Mikrofone oder
- eine Kombination von analogen und digitalen Mikrofonen
Leistung des ADC-Leitungs- und Mikrofon-Differentialeingangs:
- Dynamikbereich (DR):
  - Dynamic Range Enhancer (DRE) mit 123 dB aktiviert
  - 113 dB, DRE deaktiviert
- THD+N: –98dB
ADC-Kanalsummierungsmodus, DR-Leistung:
- 116 dB, DRE deaktiviert, Zweikanal-Summierung
- 119 dB, DRE deaktiviert, Vierkanal-Summierung
ADC-Eingangsspannung:
- 2-VRMS-Vollausschlag-Differentialeingänge
- Einendige 1-VRMS-Vollauschlageingänge
ADC-Abtastrate (FS) = 8 kHz bis 768 kHz
Programmierbare Kanaleinstellungen:
- Kanal-Gain: 0 dB bis 42 dB, Schritte von 1 dB
- Digitale Lautstärkeregelung: -100 dB bis 27 dB
- Gain-Kalibrierung mit einer Auflösung von 0,1 dB
- Phasenkalibrierung mit einer Auflösung von 163 ns
Programmierbare Mikrofon-Vorspannung oder Versorgungsspannungserzeugung
Auswahl von Signalverarbeitungsfiltern mit niedriger Latenz

Programmierbare HPF- und Biquad-Digitalfilter
Automatischer Gain-Controller (AGC)
I²C- oder SPI-Steuerungen
Integrierte Hochleistungs-Audio-PLL
Automatische Taktteiler-Einstellungskonfigurationen
Serielle Audio-Daten-Schnittstelle:
- Format: TDM, I²S oder linksausgerichtet (LJ)
- Wortlänge: 16 Bits, 20 Bits, 24 Bits oder 32 Bits
- Master- oder Slave-Schnittstelle
Einzelversorgungsbetrieb: 3,3 V oder 1,8 V
I/O-Versorgungsbetrieb: 3,3 V oder 1,8 V
Stromverbrauch für 1,8-V-AVDD-Versorgung:
- 8,5 mW/Kanal bei einer Abtastrate von 16 kHz
- 9,2 mw/Kanal bei einer Abtastrate von 48 kHz
