Texas Instruments TLIN1021DEVM Evaluierungsmodul
Das Texas Instruments TLIN1021DEVM Evaluierungsmodul ermöglicht eine umfassende Evaluierung der Funktionen und des Betriebsverhaltens der TLINx021 Bauteilfamilie. Der TLINx021 ist ein LIN-Physical-Layer-Transceiver (Local Interconnect Network, LIN), der mit den Standards LIN 2.2A und ISO/DIS 17987-4.2 konform ist.
Das TLIN1021DEVM ermöglicht alle Logiksignale über Stiftleisten und Testpunkte. Die Modi können einfach durch die Platzierung der richtigen Steckbrücken und einer Drucktastenschaltung zur Aktivierung des Bauteils umgestellt werden.
Merkmale
- Bietet Zugriff auf den LIN-Bus sowie TXD- und RXD-Pins
- Ein einfacher Zugriff auf Standby- und Schlafmodi und eine einfache Umstellung über Stiftleisten wird ermöglicht
- Der Siebdruck ist für eine einfache Nutzung umfassend gekennzeichnet
- Drucktastenschaltung, die mit dem WAKE-Pin für eine einfache Aktivierung des Bauteils aus dem Ruhemodus verbunden ist
- Separate Stiftleiste für den Anschluss der Pull-Up-Spannung für Logikpins

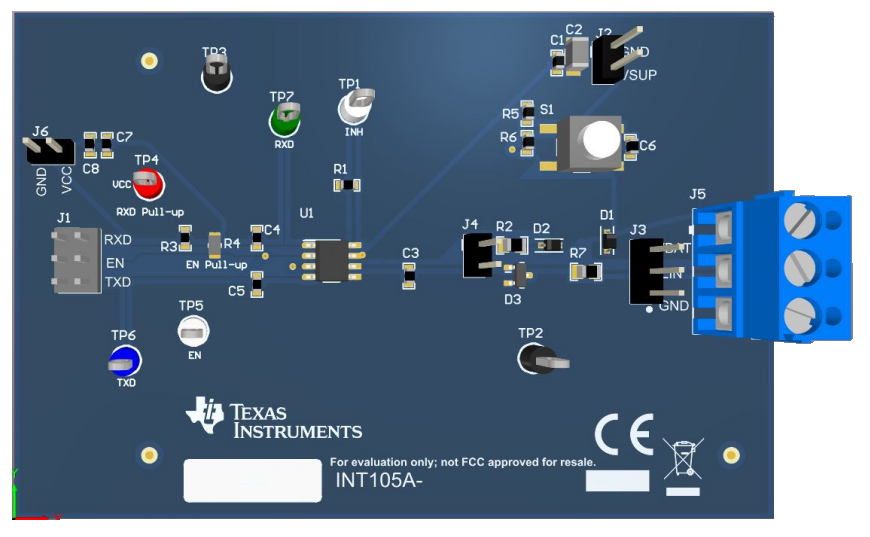

Layout
Related Product
Texas Instruments TLINx021-Q1/TLINx021A-Q1 LIN-Transceiver
UART-Kommunikationsprotokoll mit niedriger Geschwindigkeit, das die Vernetzung im Fahrzeug unterstützt.
Veröffentlichungsdatum: 2019-11-14
| Aktualisiert: 2024-01-31
