Texas Instruments THVD24X2VEVM Transceiver-Evaluierungsmodul (EVM)
Texas Instruments THVD24X2VEVM Transceiver-Evaluierungsmodul (EVM) bietet eine schnelle Möglichkeit, die THVD24X2V-Produktreihe von TI zu testen. Die THVD24X2V-Produktreihe ist ein RS-485-Vollduplex-Transceiver mit einer wählbaren Datenrate in einem 14-SOIC-(D-)Gehäuse. Das THVD24X2VEVM von Texas Instruments ist direkt einsatzbereit und mit einem THVD2452VDR Transceiver in einem D-Gehäuse ausgestattet, das an U1 auf dem Board installiert ist.
Merkmale
- Sofort einsatzbereit mit vorinstalliertem THVD2452VDR
- Zwei 10-µF- und zwei 47-µF- Entkopplungskondensatoren sind an den VerbindungenVCC zu GND und GND zu EARTH installiert.
- Widerstandspad verfügbar, um eine Widerstandsverbindung zwischen GND und EARTH herzustellen
- Gleichtakt-Spannungsverbindungspunkte zum Testen des Bauteils mit mehreren Gleichtaktspannungen

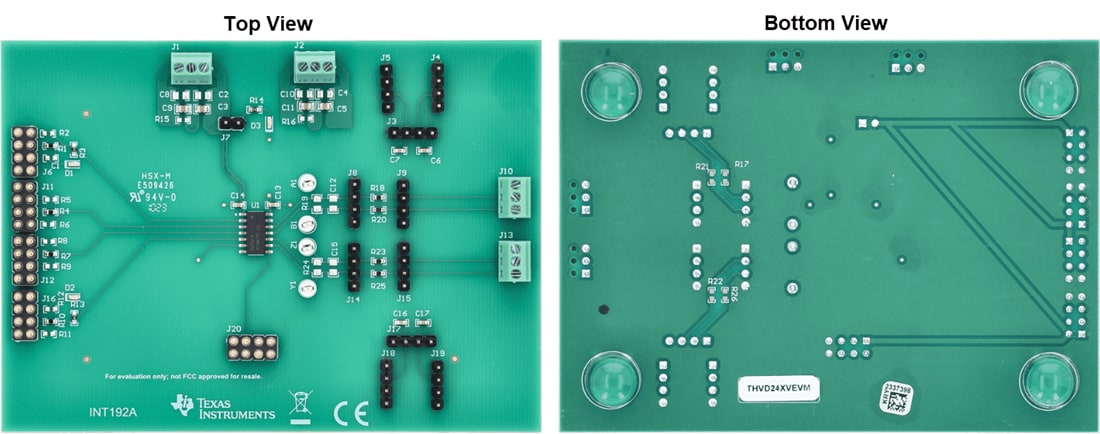

Board-Layout
Zugehöriger Transceiver
Texas Instruments THVD9491-SEP RS-422/RS-485-Transceiver von ±40 V
Ein fehlergeschützter RS-422/RS-485-Vollduplex-Transceiver von ±40 V mit einer Logikversorgung von 1,65 V bis 5,5 V.
