Texas Instruments TDES9640 V3Link™ Entserialisierer-Hubs
Texas Instruments TDES9640 V3Link™ Entserialisierer-Hubs bieten einen robusten 7,55 Gbps Vorwärtskanal und bidirektionalen 47,1875 Mbps Steuerkanal. Das Bauelement ist für den Anschluss von bis zu 4 Datensensoren an die Verarbeitungseinheit über ein Koaxial- oder STP-Kabel ausgelegt. In Kombination mit dem TSER9615 oder dem TSER4905 Serialisierer empfängt der TDES9640 Videodaten von Bildsensoren oder Videoquellen und ermöglicht so ultrahohe Auflösungen oder mehrere Sensoren in verschiedenen Topologien.
Mit den Entserialiserer-Hubs TDES9640 von TI können erweiterte Datenschutz- und Diagnosefunktionen genutzt werden, die in Verbindung mit programmierbaren Gesundheitsstatus-Unterbrechungen stehen und verschiedene Ebenen der Datenintegritätsprüfung und -schutz bieten. Diese Funktionen tragen dazu bei, einen umfassenden Sensormodul- und Linkbetrieb in der Endanwendung zu erreichen.
Merkmale
- Bis zu 4 Sensoren können gleichzeitig Daten über den Quad 7,55 Gbit/s Entserialisierer-Hub aggregieren
- Unterstützt 8MP+ Imager
- Einzelleiter-Koaxialkabel oder abgeschirmtes Twisted-Pair (STP) Kabel.
- Power-over-Coax (PoC)-Unterstützung
- Unterstützt 3 Datenraten: 7,55 Gbit/s, 3,775 Gbit/s und 1,8875 Gbit/s
- CSI v2.1-kompatible Systemschnittstelle
- Unterstützt bis zu 2 MIPI CSI-2-Ausgabeports und einen Replikationsanschluss
- CSI-Port 0: MIPI CSI-2-Ausgangsport
- CSI-Port 1: MIPI CSI-2-Ausgangsport
- CSI-Port 2: Replikationsanschluss (nur D-PHY)
- 16 Virtuelle Kanäle und VC-ID-Neuzuordnung
- MIPI D-PHY und C-PHY konfigurierbar
- Erkennung von Standbildern
- MIPI D-PHY v2.1-kompatibel
- Pro Anschluss sind bis zu 4 Datenbahnen mit zwei Taktimpulsen möglich
- Pro Datenbahn sind bis zu 2,5 Gbit/s und 10 Gbit/s pro Anschluss möglich
- MIPI C-PHY v1.1-kompatibel
- Bis zu 4 Trios pro Anschluss
- Bis zu 5,7 Gbit/s pro Trio, 22,8 Gbit/s pro Anschluss
- Quad-CMLOUT-Ausgangsports für Off-Board-Verarbeitung
- 4 x CMLOUT-Anschlüsse, die von 4 repliziert werden x V3Link RX-Anschlüsse
- Kann einen anderen Entserialisierer mit derselben Leitungsrate ansteuern
- 10 GPIO-Pins für Sensorsynchronisation und -diagnose
- Zwei I2C Anschlüsse
- Automatischer Empfängerausgleich
- Mit TSER9615, TSER953 und mit TSER4905 kompatibel (bei Verwendung im erweiterten Sichtmodus)
- Energiesparender Schlafmodus mit GPIO-Zustandserhaltung
- Breiter Temperaturbereich von -20 °C bis 85 °C
Applikationen
- Haushaltsgeräte
- Videoüberwachung
- Aufzüge und Rolltreppen
- Industrieroboter
- Maschinelle Bildverarbeitung
- Patientenüberwachung und Diagnose
- Bildverarbeitung

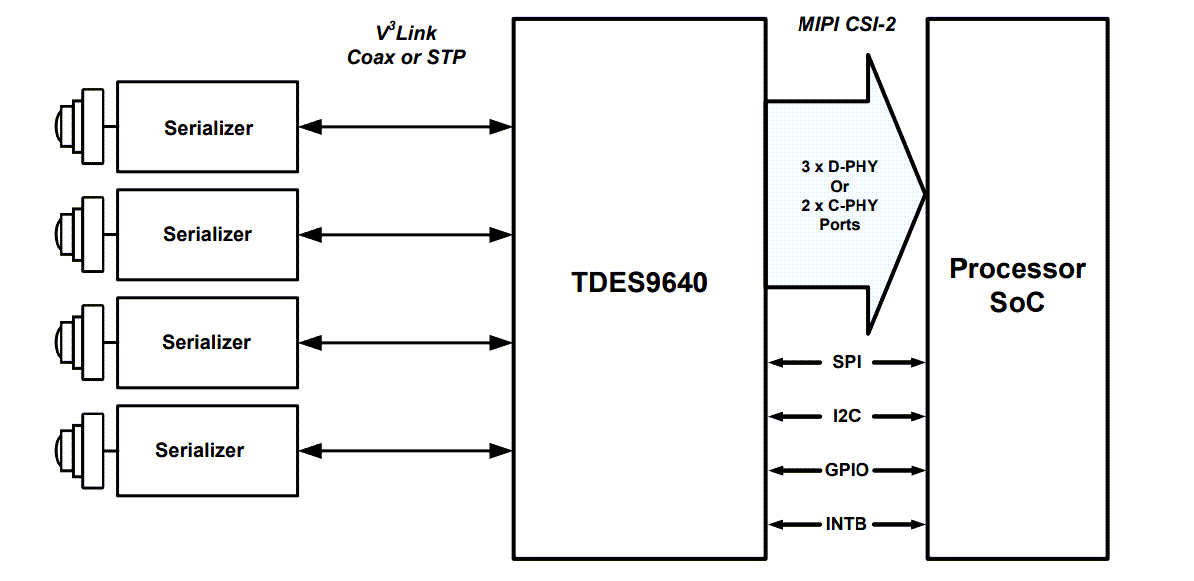

Typisches Anwendungsschaltschema
