Texas Instruments TCAL6416 I²C-Bus/SMBus I/O-Erweiterung

Die TCAL6416 I2C-Bus/SMBus I/O-Erweiterung von Texas Instruments ermöglicht eine parallelgeschaltete Universal-I/O-Erweiterungslösung für das bidirektionale I2C Bus-Protokoll (oder SMBus) mit zwei Leitungen. Die TCAL6416 verfügt über eine 1,08 V bis 3,6 V Versorgungsspannung auf der I2C Busseite (VCCI) und eine Versorgungsspannung im Bereich von 1,08 V bis 3,6 V auf der P-Port-Seite (VCCP).

Die TI TCAL6416 I2C-Bus/SMBus I/O-Erweiterung bietet 100 kHz (Standard-Modus), 400 kHz (Fast-Modus) und 1 MHz (Fast-Modus-Plus) I2C Taktfrequenzen. Das Bauteil bietet eine einfache Lösung, wenn zusätzliche I/Os für Schalter, Sensoren, Drucktasten, LEDs, Lüfter und mehr benötigt werden.

Der TCAL6416 verfügt über agile I/O-Anschlüsse, die zusätzliche Funktionen enthalten, die zur Verbesserung der I/O-Leistung in Bezug auf Geschwindigkeit, Stromverbrauch und EMI ausgelegt sind. Zu den weiteren Funktionen auf dem Bauteil gehören eine programmierbare Ausgangsantriebsstärke, programmierbare Pull-Up-/Pull-Down-Widerstände, verriegelbare Eingänge, maskierbarer Interrupt, Interruptstatusregister und programmierbare Open-Drain- oder Push-Pull-Ausgänge.

Merkmale

  • Betriebsspannungsbereich der Stromversorgung von 1,08 V bis 3,6 V
  • Ermöglicht bidirektionale Spannungspegelumsetzung und GPIO-Erweiterung zwischen 1,2 V, 1,8 V, 2,5 V, und 3,3 V I2C Bus und P-Ports
  • Niedriger Standby-Stromverbrauch von 1 µA typisch bei 1,8 V
  • 1 MHz schneller Modus plus I2C BUS
  • Hardware-Adresspin ermöglicht zwei Geräte auf demselben I2C, SMBus-Bus
  • Active-Low-Reset-Eingang (RESET)
  • Open-Drain-Active-Low-Interruptausgabe (INT)
  • Ein- oder Ausgangskonfigurationsregister
  • Polaritätsumkehrungsregister
  • Konfigurierbares I/O-Antriebsstärkenregister
  • Pull-Up- und Pull-Down-Widerstands-Konfigurationsregister
  • Internes Power-on-Reset
  • Rauschfilter an den SCL- oder SDA-Eingängen
  • Latch-Ausgänge mit maximaler Hochstrom-Ansteuerungsfähigkeit für die direkte Ansteuerung von LEDs
  • Latch-up-Leistung übertrifft 100 mA gemäß JESD 78, Klasse II
  • ESD-Schutz überschreitet JESD 22
    • 4.000 V Human-Body-Modell (A114-A)
    • 1.000 V Charged-Device-Modell (C101)

Applikationen

  • Server
  • Router (Schaltanlagen in der Telekommunikation)
  • PCs
  • Persönliche Elektronik
  • Industrieautomatisierung
  • Spielkonsolen
  • Produkte mit GPIO-begrenzten Prozessoren

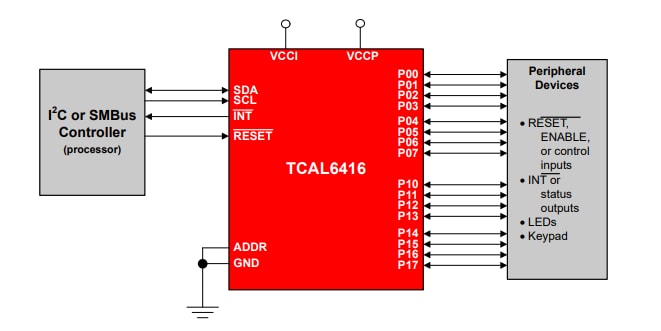

Vereinfachter Schaltplan

Schaltplan - Texas Instruments TCAL6416 I²C-Bus/SMBus I/O-Erweiterung

Typischer Applikations-Schaltplan

Applikations-Schaltungsdiagramm - Texas Instruments TCAL6416 I²C-Bus/SMBus I/O-Erweiterung
Veröffentlichungsdatum: 2022-12-21 | Aktualisiert: 2022-12-27
