Texas Instruments TAS2563 Audioverstärker der Klasse D
Texas Instruments TAS2563 Audioverstärker der Klasse D ist für eine effiziente Ansteuerung einer hohen Spitzenleistung in kleine Lautsprecherapplikationen optimiert. Der TAS2563 bietet eine Spitzenleistung von 6,1 W für eine 4-Ohm-Last bei einer Batteriespannung von 3,6 V und unterstützt den Boost-Bypass-Modus (externer PVDD-Modus), bei dem er 12 W bei 10 % THD+N (4 W bei 12 V) erreicht. Die Bauteile können einen gängigen Bus über I2S-/TDM- und I2C-Schnittstellen gemeinsam nutzen.
Das Bauteil verfügt über einen On-Chip-DSP mit geringer Latenz, der die SmartAmp-Lautsprecherschutzalgorithmen von TI unterstützt, um die Lautstärke zu maximieren und gleichzeitig die Sicherheit der Lautsprecher zu gewährleisten. Die Echtzeitüberwachung der Lautsprecher wird durch die integrierte Lautsprecherspannungs- und -strommessung mit internem Schutzalgorithmus unterstützt, sodass der maximale Schalldruckpegel gedrückt werden kann, während die Lautsprecher im sicheren Betriebsbereich verbleiben. Der Verstärker-Headroom über den gesamten Ladezyklus wird mithilfe eines Batterietracking- Spannungsspitzenbegrenzers mit Brownout-Schutz optimiert, um ein Herunterfahren des Systems zu verhindern. Das TAS2563-Bauteil hat einen kompakten PCB-Footprint und ist in einem 42-Ball-DSBGA-(YBG)-Gehäuse mit 0,4 mm Rastermaß erhältlich.
Merkmale
- Hochleistungsverstärker der Klasse D
- 1 % THD+N (4 Ω bei 3,6 V) von 6,1 W
- 1 % THD+N (8 Ω bei 3,6 V) von 5 W
- Boost-Bypass-Modus: 10 W (12 W) bei 1 % (10 %) THD+N (4 Ω, 12 V)
- 15 µVrms A-gewichtetes Leerlauf-Kanalrauschen
- 112,5 dB SNR bei 1 % THD+N (8 Ω)
- 100 dB PSRR mit 200 mVPP Welligkeit bei 20 Hz bis 20 kHz
- 83,5 % Wirkungsgrad bei 1 W (8 Ω, VBAT = 4,2 V)
- <1 µA HW-Abschalt-VBAT-Strom
- Messung von Strom und Spannung des Lautsprechers
- VBAT-Tracking-Spitzenspannungsbegrenzer mit Brownout-Schutz
- Niedriger EMI-Frequenzspreizungsmodus
- Thermischer und Überspannungsschutz
- 42-Ball-DSBGA-Gehäuse mit 0,4 mm Rastermaß
- Dedizierter Echtzeit-DSP für Lautsprecherschutz
- Thermischer und Abweichungsschutz
- Erkennt Leckage und beschädigte Lautsprecher
- 14,47 kHz bis 96 kHz Abtastraten
- 2 PDM-MIKROFON-Eingänge
- Flexible Benutzerschnittstellen
- I2S/TDM: 8 Kanäle (32-Bit/96 kHz)
- I2c: auswählbare Adressen
- MCLK-freier Betrieb
- Zwei 2,54- bis 6,76-MHz-PDM-Eingänge
- Hochentwickelter Brownout-Schutz
- Netzteile
- VBAT: 2,7 V bis 5,5 V
- VDD: 1,65 V bis 1,95 V
- IOVDD: 1,65 V bis 3,6 V
Applikationen
- Smartphones
- Tablets
- Laptop
- Drahtloser Lautsprecher

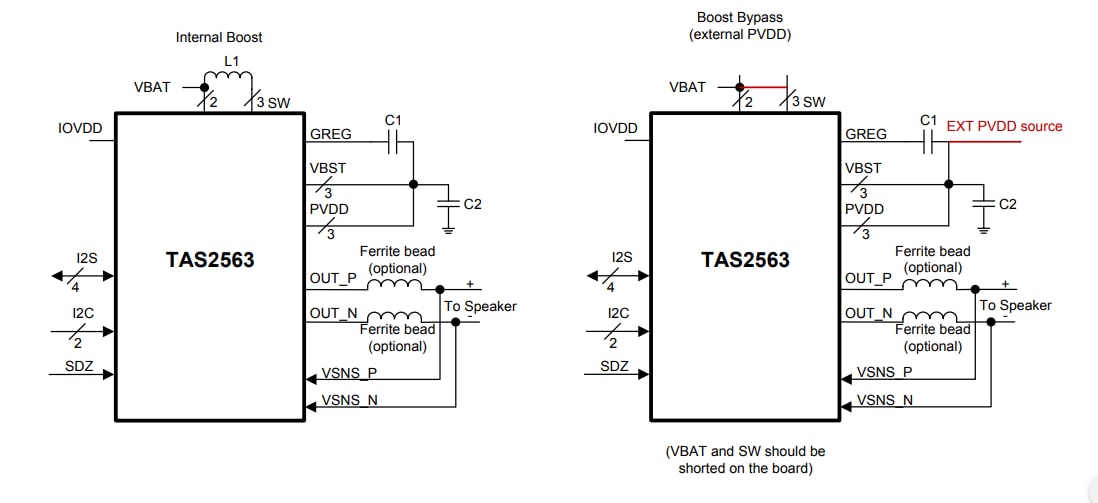

Vereinfachter Schaltplan
