Texas Instruments TAS2505-Q1EVM Evaluierungsboard
Das Texas Instruments TAS2505-Q1EVM Audioverstärker-Evaluierungsboard ist ein vollständiges Demo-Referenzdesign für den TAS2505-Q1. Der TAS2505-Q1 ist ein stromsparender digitaler Audioverstärker der Klasse D mit analogen, digitalen und gemischten Eingangsfunktionen. Das TAS2505-Q1EVM wird über den USB mit der Codec-Steuerungssoftware von TI oder mit externen I2C-/SPI-Befehlen gesteuert. Das Bauteil enthält zwei externe Schaltungsbeispiele die zeigen, wie die Erkennungsfunktion für die offene Last der nativen Fehlererkennung des Verstärkers hinzugefügt werden kann. Dazu gehören die Fähigkeit Kurzschluss zu Masse, Kurzschluss zu Leistung, Kurzschluss zwischen Anschlüssen und Übertemperatur zu erkennen.
Merkmale
- Mono-BTL-Lautsprecherverstärker der Klasse D, 2,6 W bei 10 % THD (4 Ω, 5,5 V)
- Lastdiagnosefunktionen: Ausgang-zu-GND-Kurzschluss, Anschluss-zu-Anschluss-Kurzschluss, Ausgang-zu-Leistung-Kurzschluss, offene Last, Übertemperatur
- Unterstützt Abtastraten von 8 kHz bis 96 kHz
- Einzelne 5V-Versorgungsschiene
- Analoge, digitale und gemischte Eingangsfunktionen
Applikationen
- Notruf (eCall)
- Hybrid-Cluster mit aktiver Grafik-Unterstützung
- Rekonfigurierbare digitale Cluster
- Hybrid-Cluster mit informativer Grafik-Unterstützung
- Telematik-Steuereinheit
Referenzdesign

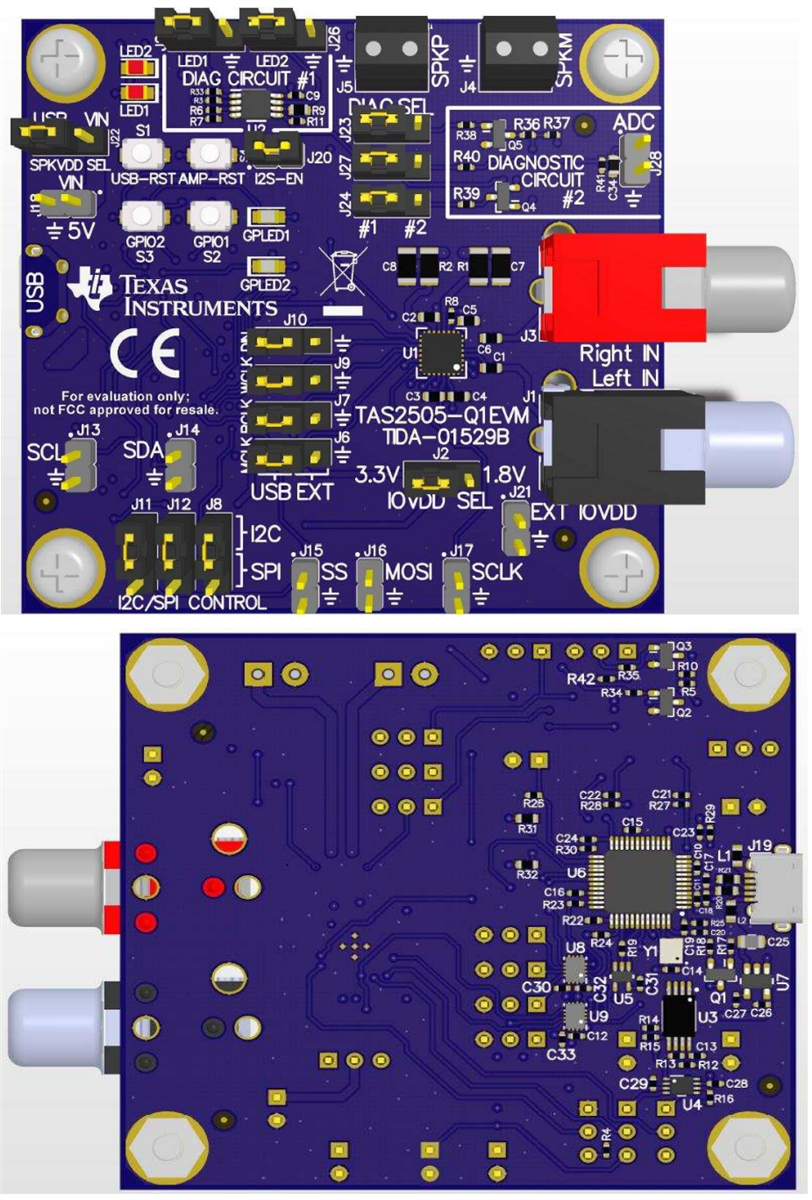

Layout der Vorder- und Rückseite
Veröffentlichungsdatum: 2018-11-15
| Aktualisiert: 2023-07-20
