Texas Instruments SN74LVC32A/SN74LVC32A-Q1 Quad 2-Input Pos-OR Gatter
Texas Instruments SN74LVC32A/SN74LVC32A-Q1 Quad 2-Input Positive-ODER-Gatter sind für den Betrieb von 1,65 V bis 3,6 V VCC ausgelegt. Die Geräte SN74LVC32A/SN74LVC32A-Q1 führen die boolesche Funktion Y = A + B oder Y = A • B in positiver Logik aus. Die Eingänge können entweder von 3,3 V oder 5 V angesteuert werden. Diese Funktion ermöglicht die Nutzung dieser Bauteile als Umsetzer in einer gemischten 3.3V/5V Systemumgebung. Die Geräte von Texas Instruments SN74LVC32A-Q1 sind AEC-Q100 für Fahrzeuganwendungen qualifiziert.
Merkmale
- Betrieb von 1,65 V bis 3,6 V
- Spezifiziert von 40 °C bis +125 °C
- Die Eingänge akzeptieren Spannungen bis zu 5,5 V
- Max tpd von 3,8 ns bei 3,3 V
- Typische VOLP (Ausgangserdungsprellen) < 0,8 v="" bei="">CC = 3,3 V, TA = 25 °C
- Typische VOHV (VOH-Ausgangsunterschwingung) > 2 V bei VCC = 3,3 V, TA = 25 °C
- Latch-Up-Leistung übertrifft 250 mA gemäß JESD 17
- ESD-Schutz überschreitet JESD 22
- 2.000 V Human-Body-Modell
- 1.000 V Charged-Device-Modell
Applikationen
- AV-Empfänger
- Tragbare Audio-Docks
- Blu-Ray-Player und Heimkino
- MP3-Player oder -Rekorder
- Personal Digital Assistants (PDA)
- Stromversorgung: AC/DC-Versorgung für Telekommunikation/Server: Einzel-Controller: analog und digital
- Solid-State-Drive (SSD): Client und Enterprise
- Fernseher: LCD/Digital und High-Definition (HDTV)
- Tablet: Enterprise
- Videoanalyse-Server
- Drahtlose Headsets, Tastaturen und Mäuse
Weitere Ressourcen
- SN74LVC32A Datenblatt
- SN74LVC32A-EP Datenblatt
- SN74LVC32A-Q1 Datenblatt
- Applikationshinweis: Folgen langsamer oder schwankender CMOS-Eingänge
- Auswahlhilfe: Little-Logik-Leitfaden
- Auswahlhilfe: Logik-Leitfaden
- Applikationshinweis: So wählen Sie Little Logic aus
- Anwendungshinweis: Verstehen und Interpretieren von Datenblättern für Standard-Logikschaltungen
- Benutzerhandbuch: LOGIC Pocket Data Book
- Applikationshinweis: Auswahl der richtigen Lösung für die Pegelumsetzung

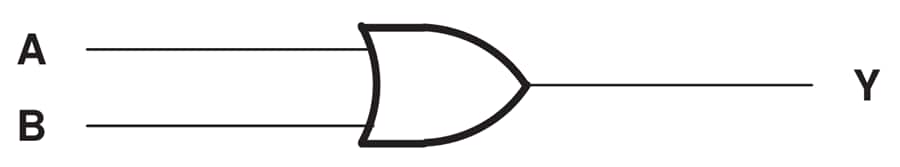

Logikschaltungs-Diagramm (positive Logikschaltung)
Verwandte Development Tools
Texas Instruments 14-24-LOGIC-EVM Logik-Evaluierungsmodul (EVM)
Generisches Evaluierungsmodul, das zur Unterstützung aller bedrahteten Logikbausteine von TI in einer Pinzahl von 14 bis 24 ausgelegt ist.
Texas Instruments 14-24-NL-LOGIC-EVM Logik-Evaluierungsmodul (EVM)
Unterstützt jedes Logik- oder Übersetzungsbauteil in einem BQA-, BQB-, RGY- (14-24 Pin), RSV-, RJW- oder RHL-Gehäuse.
