Texas Instruments SN74LVC1G14/SN74LVC1G14-Q1 Umrichter
Texas Instruments SN74LVC1G14/SN74LVC1G14-Q1 einfache Schmitt-Trigger-Umrichter führen die Boolesche Funktion Y=A aus und unterstützen zusätzlich einen VCC von 1,65 V bis 5,5 V. Das Bauteil enthält einen unabhängigen Umrichter mit Schmitt-Trigger-Eingängen, um verschiedene Eingangsschwellenpegel für positive (VT+) und negative (VT–) Signale zu ermöglichen. Dies bietet eine Hysterese (ΔVT), wodurch das Bauteil langsame oder verrauschte Signale toleriert. Die NanoFree™-Gehäusetechnologie stellt einen Durchbruch beim IC-Gehäusekonzept dar, bei dem der Chip als Gehäuse genutzt wird. Die Ioff-Schaltung deaktiviert die Ausgänge, wenn das Bauteil abgeschaltet wird. Dadurch ist der SN74LVC1G14/SN74LVC1G14-Q1 vollständig für Applikationen mit teilweiser Abschaltung spezifiziert. Die Bauteile SN74LVC1G14-Q1 sind gemäß AEC-Q100 für Automobil-Applikationen zugelassen.
Merkmale
- Latch-Up-Leistung übersteigt 100 mA gemäß JESD 78, Klasse II
- ESD-Schutz überschreitet JESD 22
- 2.000 V Human-Body-Modell (A114-A)
- 200 V Machine Model (A115-A)
- 1.000 V Charged-Device-Modell (C101)
- Erhältlich im Texas Instruments NanoFree™-Gehäuse
- Unterstützt 5V-VCC-Betrieb
- Die Eingänge akzeptieren Spannungen bis zu 5,5 V
- Max. tpd von 4,6 ns bei 3,3 V
- Geringer Stromverbrauch, 10 µA max. ICC
- ±24 mA Ausgangsantrieb bei 3,3 V
- Ioff unterstützt den Betrieb im teilweisen Abschaltmodus
Applikationen
- AV-Empfänger
- Audio-Dock: tragbar
- Blu-Ray-Player und Heimkinos
- Embedded-PC
- MP3-Player/Recorder (tragbare Audiogeräte)
- Personal Digital Assistant (PDA)
- Stromversorgung: AC/DC-Versorgung für Telekommunikation/Server: Einzel-
- Controller: Analog und Digital
- Solid State Drive (SSD): Client und Enterprise
- Fernseher: LCD/Digital und High-Definition (HDTV)
- Tablet: Enterprise
- Videoanalyse: Server
- Drahtlos-Headset, Tastatur und Maus
Datenblätter

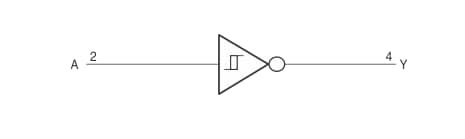

Funktionsdiagramm
Veröffentlichungsdatum: 2018-07-13
| Aktualisiert: 2022-11-03
