Texas Instruments SN74LVC00A/SN74LVC00A-Q1 2-Input Pos-NAND-Gatter
Die Quad-Positiv-NAND-Gates mit 2 Eingängen der Baureihe SN74LVC00A/SN74LVC00A-Q1von Texas Instruments sind für den Betrieb mit 1,65 V bis 3,6 V VCC ausgelegt. Die Bauteile SN74LVC00A/SN74LVC00A-Q1 führen die boolesche Funktion Y = A - B oder Y = A + B in positiver Logik aus. Die Eingänge können entweder von 3,3 V oder 5 V angesteuert werden. Diese Funktion ermöglicht die Nutzung dieser Bauteile als Umsetzer in einer gemischten 3.3V/5V Systemumgebung. Die SN74LVC00A-Q1-Bauteile von Texas Instruments sind AEC-Q100-qualifiziert für Fahrzeuganwendungen.
Merkmale
- ESD-Schutz überschreitet JESD 22
- 2.000 V Human-Body-Modell
- 1.000 V Charged-Device-Modell
- SN74LVC00A/SN74LVC00A-Q1 arbeitet von 1,65 V bis 3,6 V
- SN74LVC00A/SN74LVC00A-Q1 spezifiziert von -40°C bis +85 °C und -40°C bis +125 °C
- Die Eingänge akzeptieren Spannungen bis zu 5,5 V
- Max. tpd von 4,3 ns bei 3,3 V
- Typische VOLP (Ausgangserdungsprellen) < 0,8 v="" bei="">CC = 3,3 V, TA = 25 °C
- Typische VOHV (VOH-Ausgangsunterschwingung) > 2 V bei VCC = 3,3 V, TA = 25 °C
- Latch-up-Leistung übersteigt 250 mA gemäß JESD 17
Applikationen
- AV-Empfänger
- Tragbare Audio-Docks
- Blu-Ray-Player und Heimkino
- MP3-Player oder -Rekorder
- Personal Digital Assistants (PDAs)
- Stromversorgung: AC/DC-Versorgung für Telekommunikation/Server: Einzel-Controller: analog und digital
- Solid-State-Drive (SSD): Client und Enterprise
- Fernseher: LCD/Digital und High-Definition (HDTV)
- Tablet: Enterprise
- Videoanalyse-Server
- Drahtlose Headsets, Tastaturen und Mäuse
Weitere Ressourcen
- SN74LVC00A Datenblatt
- SN74LVC00A-EP Datenblatt
- SN74LVC00A-Q1 Datenblatt
- Fortschrittliche Treiber (ADAS): Antrieb der Autonomie
- Applikationshinweis: Auswirkungen langsamer oder potentialfreier CMOS-Eingänge
- Auswahlhilfe: Little-Logik-Leitfaden
- Auswahlhilfe: Logik-Leitfaden
- Applikationshinweis: So wählen Sie Little Logic aus
- Anwendungshinweis: Verstehen und Interpretieren von Datenblättern für Standard-Logikschaltungen
- Benutzerhandbuch: LOGIC Pocket Data Book
- Applikationshinweis: Auswahl der richtigen Lösung für die Pegelumsetzung.

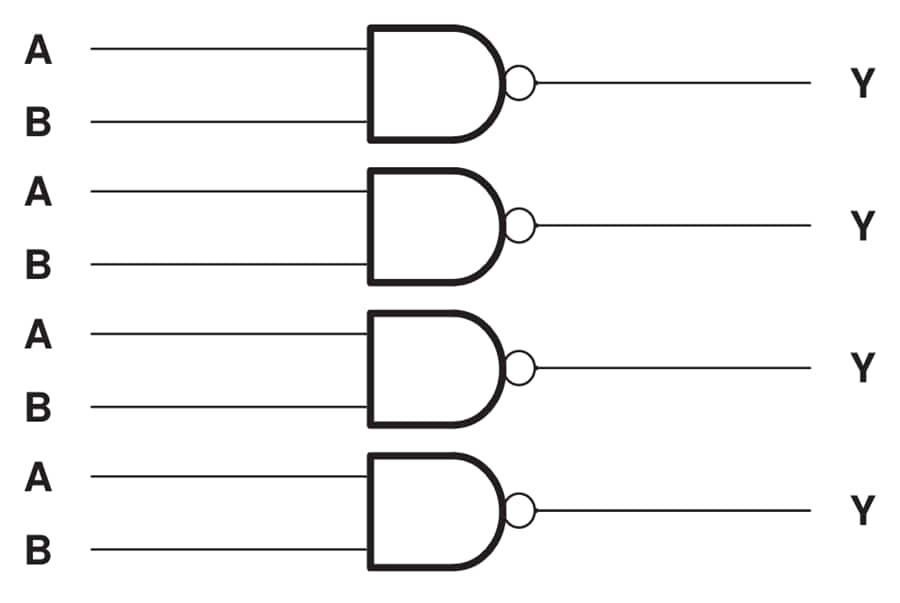

Vereinfachter Schaltplan
