Texas Instruments SN74HCS7002/SN74HCS7002-Q1 Quad-2-Eingangs-NOR-Gates
Texas Instruments SN74HCS7002/SN74HCS7002-Q1 Vierfache Automotive-2-Eingangs-NOR-Gates enthalten vier unabhängige 2-Eingangs-NOR-Gates mit Schmitt-Trigger-Eingängen. Jedes einzelne Gate führt die Boolesche Funktion Y = A + B in positiver Logikschaltung aus. Das SN74HCS7002/SN74HCS7002-Q1 bietet einen großen Betriebsspannungsbereich von 2 V bis 6 V und einen geringen Stromverbrauch von ±100 nA. Das SN74HCS7002-Q1 ist für Fahrzeuganwendungen AEC-Q100-qualifiziert.
Merkmale
- Großer Betriebsspannungsbereich: 2 V bis 6 V
- Schmitt-Trigger-Eingänge ermöglichen langsame oder verrauschte Eingangssignale
- Ausgangsantrieb bei 5 V: ±7,8 mA
- Geringer Stromverbrauch
- ICC von 100 nA (typisch)
- Typischer Eingangsableitstrom: ±100 nA
Applikationen
- Alarm-/Manipulationserkennungs-Schaltung
- S-R-Verriegelung
Datenblätter
Vorteile von Schmitt-Trigger-Eingängen

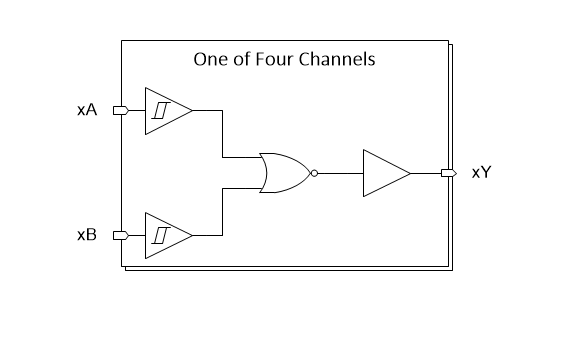

Blockdiagramm
Related Development Tool
Texas Instruments 14-24-LOGIC-EVM Logik-Evaluierungsmodul (EVM)
Generisches Evaluierungsmodul, das zur Unterstützung aller bedrahteten Logikbausteine von TI in einer Pinzahl von 14 bis 24 ausgelegt ist.
Veröffentlichungsdatum: 2019-10-17
| Aktualisiert: 2024-01-02
