Texas Instruments SN74HCS574/SN74HCS574-Q1 Oktal-Flip-Flops des Typs D
Texas Instruments SN74HCS574/SN74HCS574-Q1 Oktal-Flip-Flops des Typs D enthalten acht Flip-Flops des Typs D. Alle Eingänge enthalten eine Schmitt-Trigger-Architektur. Alle Kanäle verfügen über einen mit steigender Taktflanke ausgelöster Eingang (CLK) und einen Active-Low-Ausgangsfreigabe-Eingang (OE). Der SN74HCS574/SN74HCS574-Q1 von Texas Instruments verfügt über eine Durchfluss-Pinbelegung, die ein einfacheres Bus-Routing ermöglicht.
Merkmale
- AEC-Q100-qualifiziert für Fahrzeuganwendungen:
- Temperaturklasse 1: -40 °C bis +125 °C TA
- HBM-ESD-Bauteilklassifikation Stufe 2
- CDM-ESD-Bauteilklassifikation Stufe C6
- Geringer Stromverbrauch
- ICC von 100 nA (typisch)
- Typischer Eingangsableitstrom: ±100 nA
- Erhältlich im QFN-Gehäuse (WBQB) mit benetzbarer Flanke
- Großer Betriebsspannungsbereich: 2 V bis 6 V
- Schmitt-Trigger-Eingänge ermöglichen langsame oder verrauschte Eingangssignale
- Ausgangsantrieb bei 6 V: ±7,8 mA
- Erweiterter Umgebungstemperaturbereich, TA: -40 °C bis +125 °C
Applikationen
- Parallelgeschaltete Datensynchronisierung
- Parallelgeschalteter Speicher
- Schieberegister
- Mustergeneratoren

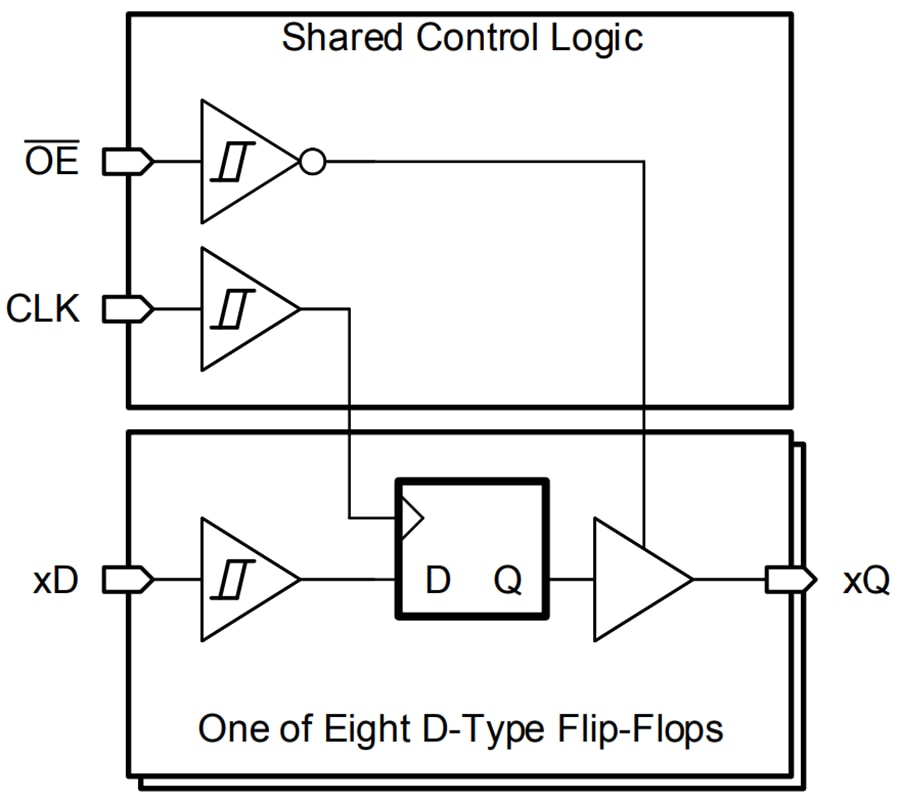

Funktionales Blockdiagramm
Verwandtes Development Tool
Texas Instruments 14-24-LOGIC-EVM Logik-Evaluierungsmodul (EVM)
Generisches Evaluierungsmodul, das zur Unterstützung aller bedrahteten Logikbausteine von TI in einer Pinzahl von 14 bis 24 ausgelegt ist.
