Texas Instruments SN74HCS245/SN74HCS245-Q1 Oktal-Bus-Transceiver
Die SN74HCS245/SN74HCS245-Q1 oktalen Bus-Transceiver von Texas Instruments bieten Dreistufen-Ausgänge und Schmitt-Trigger-Eingänge. Die Schmitt-Trigger-Eingänge ermöglichen langsame oder verrauschte Eingangssignale. Der SN74HCS245/SN74HCS245-Q1 implementiert acht Kanäle, die über den Richtungs-Pin (DIR) und den Ausgangsfreigabe-Pin (OE) gesteuert werden. Die Bauteile verfügen über einen großen Betriebsspannungsbereich von 2 V bis 6 V.
Die SN74HCS245/SN74HCS245-Q1 oktalen Bus-Transceiver von TI sind in einem 20-VQFN-Gehäuse oder QFN-Gehäuse mit benetzbarer Flanke (WRKS) mit einem erweiterten Umgebungstemperaturbereich von -40 °C bis +125 °C verfügbar.
Merkmale
- AEC-Q100-qualifiziert für Fahrzeuganwendungen (SN74HCS245-Q1):
- Bauteiltemperatur Klasse 1: -40 °C bis +125 °C, TA
- HBM-ESD-Bauteilklassifikation Stufe 2
- CDM-ESD-Bauteilklassifikation Stufe C6
- Erhältlich in einem QFN-Gehäuse (WRKS) mit benetzbarer Flanke (SN74HCS245-Q1)
- Großer Betriebsspannungsbereich: 2 V bis 6 V
- Schmitt-Trigger-Eingänge ermöglichen langsame oder verrauschte Eingangssignale
- Geringer Stromverbrauch
- ICC von 100 nA (typisch)
- Typischer Eingangsableitstrom: ±100 nA
- Ausgangsantrieb bei 6 V: ±7,8 mA
Applikationen
- Aktiviert oder deaktiviert ein digitales Signal
- Verhindert langsame oder verrauschte Eingangssignale
- Hält ein Signal während einem Controller-Reset
- Entprellt einen Schalter
Vorteile der Schmitt-Trigger-Eingänge

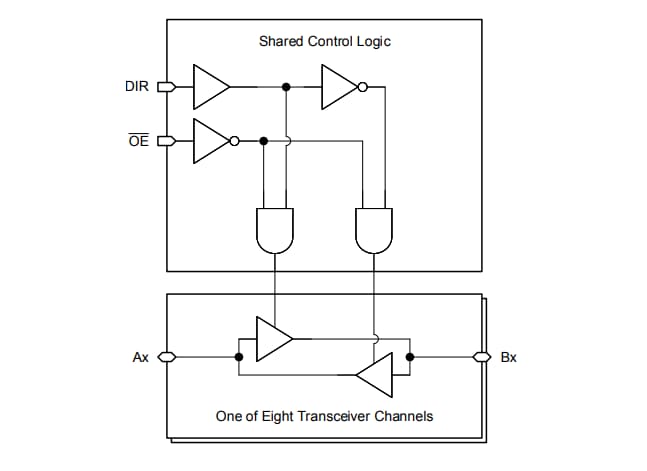

Funktionales Blockdiagramm
