Texas Instruments SN74AC3G97/SN74AC3G97-Q1 Gates

Die Gates SN74AC3G97/SN74AC3G97-Q1 von Texas Instruments sind dreifach konfigurierbare Gates mit Schmitt-Trigger-Eingängen. Das SN74AC3G97/SN74AC3G97-Q1 bietet drei unabhängige, konfigurierbare Logikgatter mit einer '97 Funktion. Jedes Gate SN74AC3G97/SN74AC3G97-Q1 von TI kann durch Verbinden der nicht verwendeten Eingänge mit der Versorgungsspannung oder Masse für verschiedene Logikoperationen mit 1 oder 2 Eingängen konfiguriert werden.

Die SN74AC3G97-Q1 von TI sind nach AEC-Q100 für Fahrzeuganwendungen zertifiziert.

Merkmale

  • Gemäß AEC-Q100 für Fahrzeuganwendungen zugelassen (SN74AC3G97-Q1):
    • Gerätetemperaturklasse 1 von -40 °C bis +125 °C
    • HBM-ESD-Bauteilklassifikation Stufe 2
    • Bauelement CDM ESD -Klassifizierungsstufe C4B
  • Verfügbar in einem benetzbaren Flanken-QFN-Gehäuse
  • Breiter Betriebsbereich von 1,5 V bis 6 V
  • Eingänge akzeptieren Spannungen bis zu 6 V
  • Unterstützt bis zu ±75 mA Ausgang bei 5 V in kurzen Stößen
  • Kontinuierlicher ±24 mA Ausgang bei 5 V
  • Treibt 50-Ω-Übertragungsleitungen an
  • Maximale tpd: 6 ns bei 5 V, 50 pF Last
  • Jeder Kanal ist unabhängig konfigurierbar als:
    • 2-to-1 Datenselektor oder Multiplexer
    • AND- oder ODER- GATE mit zwei Eingängen
    • AND-, NAND-, OR- oder NOR-Gate mit zwei Eingängen und einem invertierten Eingang
    • Buffer oder Wechselrichter

Applikationen

  • Kombinieren von Power-Good-Signalen
  • Kombinieren von Freigabesignalen
  • Eliminieren von langsamen oder verrauschten Eingangssignalen
  • Synchronisieren von invertierten Takteingängen
  • Entprellt einen Schalter
  • Weniger Eingänge zur Überwachung von Fehlersignalen verwenden
  • Datenauswahl
  • Multiplexing

Datenblätter

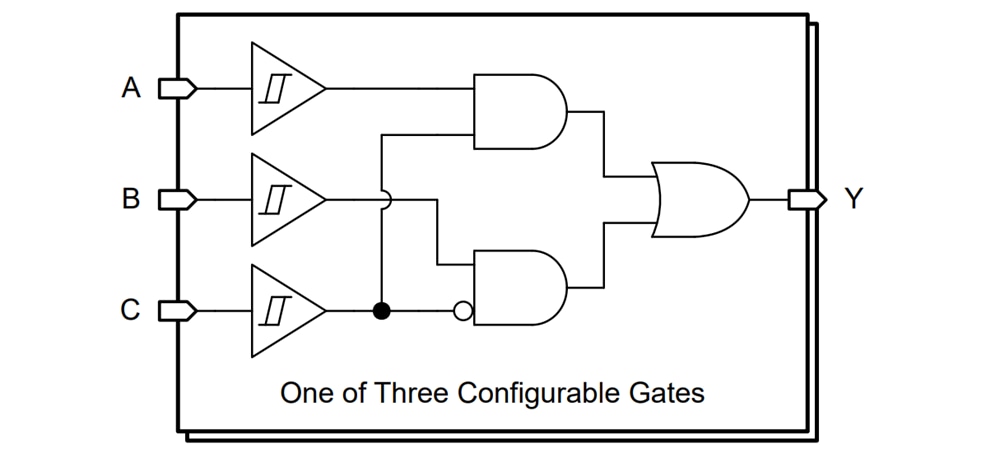

Logikdiagramm (positive Logik)

Schaltungsanordnung - Texas Instruments SN74AC3G97/SN74AC3G97-Q1 Gates
