Texas Instruments SN65MLVD203B M-LVDS-Leitungstreiber und -Empfänger
Der Texas Instruments SN65MLVD203B M-LVDS-Leitungstreiber/-Empfänger (Multipoint Low-Voltage Differential Signaling, M-LVDS) ist für den Betrieb von Signalraten von bis zu 200 MBit/s ausgelegt. Dieses Bauteil verfügt über einen robusten 3,3-V-Treiber und -Empfänger im QFN-Standard-Footprint für anspruchsvolle Industrieapplikationen. Die Bus-Pins widerstehen ESD-Ereignissen und bieten ein hohes Maß an Schutz für das Human-Body-Modell und IEC-Kontaktentladungsspezifikationen. Das Bauteil kombiniert einen Differential-Treiber und einen Differential-Empfänger (Transceiver), die von einer 3,3 V-Stromversorgung betrieben werden. Der Transceiver ist für den Betrieb bei Signalraten von bis zu 200 MBit/s optimiert.
Der SN65MLVD203B von Texas Instruments verfügt über Verbesserungen gegenüber ähnlichen Bauteilen. Die verbesserte Funktionen umfassen eine kontrollierte Anstiegsrate am Treiberausgang, um die Reflexionen von nicht angeschlossenen Stichleitungen zu minimieren, was zu einer besseren Signalqualität führt. Die Bauteile sind für einen Betrieb von -40 °C bis +125 °C ausgelegt.
Merkmale
- Kompatibel mit dem M-LVDS-Standard TIA/EIA-899 für einen Mehrpunkt-Datenaustausch
- Niederspannungs-Differential-Leitungstreiber und -Empfänger mit 30 Ω bis 55 Ω für Signalraten von bis zu 200 MBit/s, Taktfrequenzen von bis zu 100 MHz
- Der Typ-1-Empfänger umfasst eine Hysterese von 25 mV
- Bus-I/O-Schutz
- ±8 kV HBM
- Kontaktentladung: ±8 kV gemäß IEC 61000-4-2
- Gesteuerte Treiber-Ausgangsspannungs-Übergangszeiten für eine verbesserte Signalqualität
- Ein Gleichtaktspannungsbereich von -1 V bis 3,4 V ermöglicht eine Datenübertragung mit einem Eigenrauschen von 2 V
- Bus-Pins mit hoher Impedanz, wenn deaktiviert oder VCC ≤ 1,5 V
- 100-MBit/s-Bauteil verfügbar (SN65MLVD202B)
- Verbesserte Alternativen zu SN65MLVD203
Applikationen
- Stromsparende, schnelle und Kurzstrecken-Alternative zu TIA/EIA-485
- Backplane oder kabelgebundene Mehrpunkt-Daten- und Taktübertragung
- Mobilfunk-Basisstationen
- Zentralschaltungen
- Netzwerk-Schalter und Router

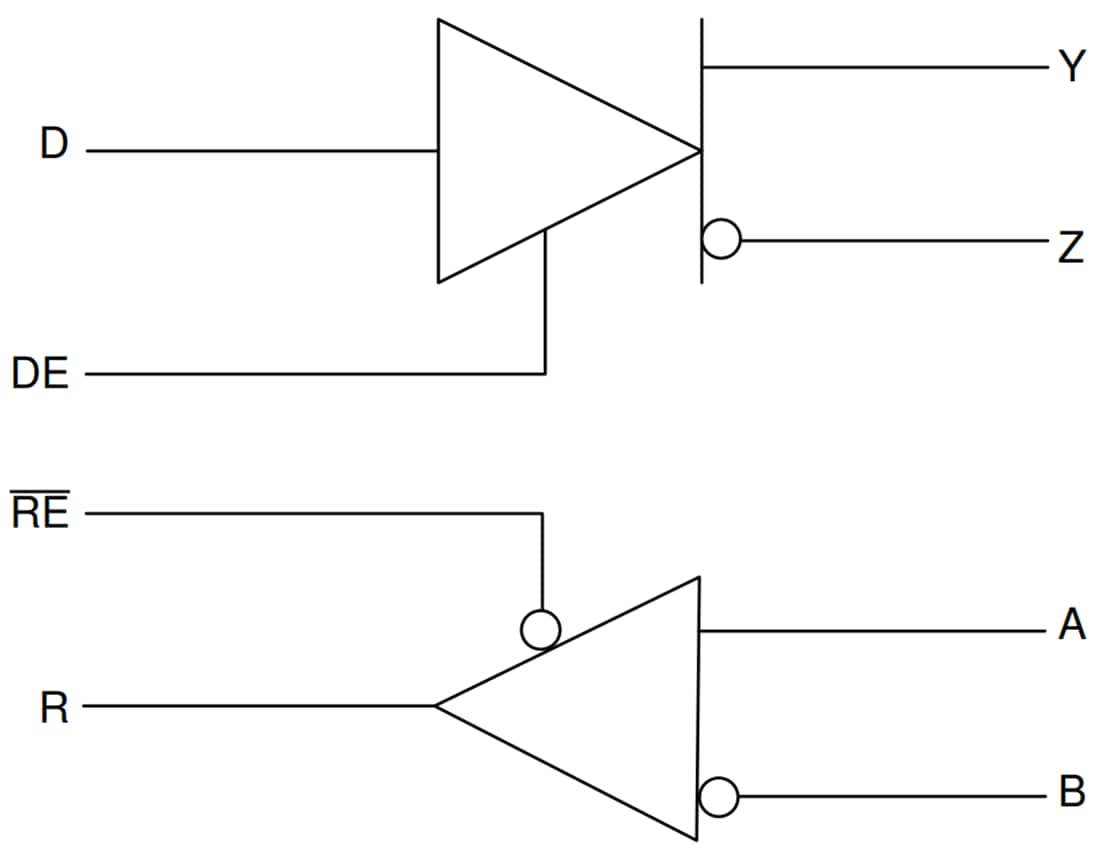

Vereinfachter Schaltplan
Verwandtes Development Tool
Texas Instruments MLVD20XBEVM M-LVDS-Evaluierungsmodul (EVM)
Zur Unterstützung der Evaluierung von Mehrpunkt-Niederspannungs-Differential-Signalisierungs(M-LVDS)-Bauteilen ausgelegt.
