Texas Instruments PCMD3140 PDM-Eingang zu TDM- oder I²S-Ausgangswandler
Der PCMD3140 PDM-Eingang zu TDM- oder I2S-Ausgangswandler von Texas Instruments bietet eine gleichzeitige Abtastung von bis zu vier digitalen Kanälen für den PDM-Mikrofoneingang. Der PCMD3140 verfügt über eine programmierbare digitale Lautstärkeregelung, eine Mikrofonvorspannung, eine Phasenregelschleife (PLL), einen programmierbaren Hochpassfilter (HPF), Biquad-Filter und Filtermodi mit niedriger Latenz und ermöglicht Abtastraten von bis zu 768 kHz.
Der TI PCMD3140 PDM-Eingang zu TDM- oder I2S-Ausgangswandler verfügt über serielle Audio-Datenschnittstellen, einschließlich Time-Division-Multiplexing (TDM), I2S oder linksbündige (LJ) Audioformate. Darüber hinaus wird das Bauteil mit der I2C-Schnittstelle oder der Master- und Slave-Modus-Auswahl für den Audio-Bus-Schnittstellenbetrieb gesteuert.
Durch die Kombination dieser integrierten Hochleistungsmerkmale und der Möglichkeit, mit einer einzigen Versorgungsspannung von 3,3 V oder 1,8 V betrieben zu werden, ist der PCMD3140 die ideale Wahl für platzbeschränkte Audiosysteme in Fernfeld-Mikrofonaufzeichnungsapplikationen.
Der PCMD3140 Wandler ist in einem 20-Pin-WQFN-Gehäuse erhältlich und für einen Temperaturbereich von -40 °C bis +125 °C spezifiziert.
Merkmale
- Gleichzeitige Umwandlung von Vierkanal-PDM-Mikrofonen
- PDM-Eingang zu TDM- oder I2S-Ausgangswandlerleistung
- Dynamikbereich (DR) von 127 dB mit Hochleistungs-PDM-Eingang der 5. Ordnung
- Dynamikbereich (DR) von 117 dB mit Hochleistungs-PDM-Eingang der 4. Ordnung
- Kanalsummierungsmodus, DR-Leistung mit Hochleistungs-PDM-Eingang der 4. Ordnung
- 120 dB, Zweikanal-Summierung
- Programmierbarer PDM-Taktausgang von 768 kHz bis 6,4 MHz
- Programmierbare Ausgangsabtastrate (fS) von 8 kHz bis 768 kHz
- Programmierbare Kanaleinstellungen:
- Digitale Lautstärkeregelung: -100 dB bis 27 dB
- Gain-Kalibrierung mit einer Auflösung von 0,1 dB
- Phasenkalibrierung mit einer Auflösung von 163 ns
- Mikrofon-Vorspannung oder Versorgungsspannungserzeugung
- Sprachaktivitätserkennung (VAD)
- Auswahl von Signalverarbeitungsfiltern mit niedriger Latenz
- Programmierbare HPF- und Biquad-Digitalfilter
- I2C-Steuerung
- Integrierte Hochleistungs-Audio-PLL
- Automatische Taktteiler-Einstellungskonfigurationen
- Serielle Audio-Daten-Schnittstelle:
- TDM-, I2S- oder linksbündige (LJ) Formate
- 16-Bit-, 20-Bit-, 24-Bit- oder 32-Bit-Wortlänge
- Master- oder Slave-Schnittstelle
- Einzelversorgungsbetrieb: 3,3 V oder 1,8 V
- I/O-Versorgungsbetrieb: 3,3 V oder 1,8 V
- Stromverbrauch für eine Versorgung von 1,8 V:
- 2,8 mW/Kanal bei einer Abtastrate von 16 kHz
- 3,6 mw/Kanal bei einer Abtastrate von 48 kHz
Applikationen
- Video-Türklingel
- Smart-Lautsprecher
- Gebäudesicherheits-Gateway
- IP-Netzwerkkameras
- Persönliches GPS-Navigationsgerät
- Videokonferenzsysteme
Verwandte Produkte
Texas Instruments PCMD3140EVM-PDK Leistungsdemonstrations-Kit
Eine Plattform zur Evaluierung des Betriebsverhaltens und der Fähigkeiten des PCMD3140.
Weitere Ressourcen

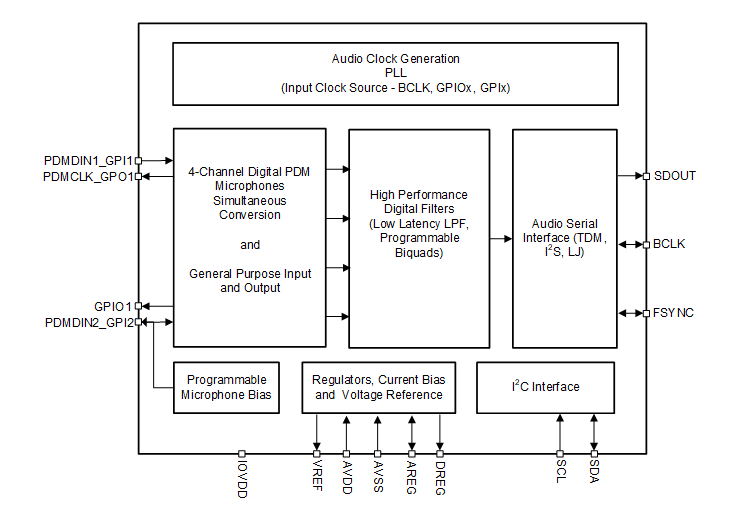

Funktionsblockdiagramm

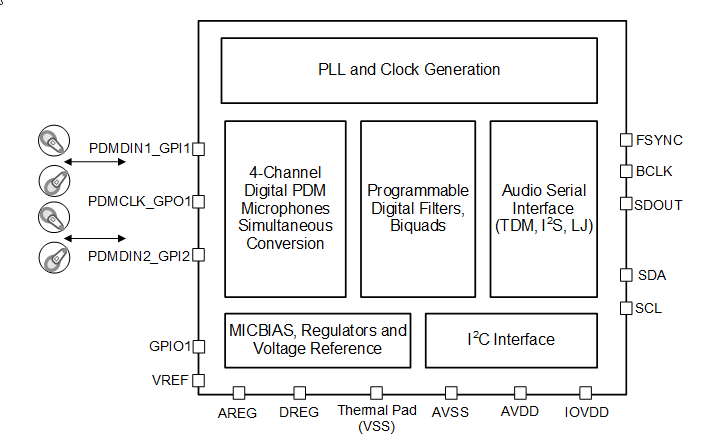

Vereinfachtes Blockdiagramm
