Texas Instruments PCM5120-Q1 Burr-Brown™-Zweikanal-Audio-ADC
Der PCM5120-Q1 Burr-Brown™-Zweikanal-Audio-ADC von Texas Instruments bietet eine gleichzeitige Abtastung von bis zu zwei analogen oder vier digitalen Kanälen für den PDM-Mikrofoneingang (Pulsdichtemodulation, PDM). Der PCM5120-Q1 bietet Leitungs- und Mikrofoneingänge und ermöglicht einendige und Differential-Eingangskonfigurationen. Das Bauteil enthält eine programmierbare Kanal-Gain, eine digitale Lautstärkeregelung, eine programmierbare Mikrofon-Vorspannung, eine Phasenregelschleife (PLL), einen programmierbaren Hochpassfilter (HPF), Biquad-Filter sowie Filtermodi mit niedriger Latenz. Er ermöglicht Abtastraten von bis zu 768 kHz. Der ACD bietet Time-Division-Multiplexing (TDM), I2S- oder linksbündige (LJ) Audioformate und kann mit der I2C-Schnittstelle gesteuert werden.
Diese integrierten Hochleistungsfunktionen zusammen mit der Fähigkeit, von einer einzelnen Versorgung von 3,3 V oder 1,8 V betrieben zu werden, machen den PCM5120-Q1 ADC von TI zu einer ausgezeichneten Wahl für platzbeschränkte Audiosysteme in Fernfeld-Mikrofon-Aufzeichnungsapplikationen.
Der PCM5120-Q1 ist in einem 20-Pin-WQFN-Gehäuse untergebracht und von -40 °C bis +125 °C spezifiziert.
Merkmale
- Mehrkanal-Hochleistungs-ADC:
- Analoge Zweikanal-Mikrofone oder Line-In
- Vierkanal-Digital-PDM-Mikrofone
- Bis zu 2 x analoge und bis zu 2 x digitale Mikrofonkanäle
- ADC-Leitungs- und Mikrofon-Differentialeingangsleistung:
- Dynamikbereich (DR):
- Dynamic Range Enhancer (DRE) mit 120 dB aktiviert
- 108 dB, DRE deaktiviert
- -95dB THD+N
- Dynamikbereich (DR):
- ADC-Kanalsummierungsmodus, DR-Leistung:
- 111 dB, DRE deaktiviert, Zweikanal-Summierung
- ADC-Eingangsspannung:
- Vollausschlag-Differentialeingänge von 2 VRMS
- Einendige Vollausschlageingänge: 1 VRMS
- ADC-Abtastrate (fS) = 8 kHz bis 768 kHz
- Programmierbare Kanaleinstellungen:
- Kanal-Gain: 0 dB bis 42 dB, 0,5 dB Schritte
- Digitale Lautstärkeregelung: -100 dB bis 27 dB
- Gain-Kalibrierung mit einer Auflösung von 0,1 dB
- Phasenkalibrierung mit einer Auflösung von 163 ns
- Programmierbare Mikrofon-Vorspannung oder Versorgungsspannungserzeugung
- Auswahl von Signalverarbeitungsfiltern mit niedriger Latenz
- Programmierbare HPF- und Biquad-Digitalfilter
- Automatischer Gain-Controller (AGC)
- Sprachaktivitätserkennung (VAD)
- I2C-Steuerschnittstelle
- Integrierte Hochleistungs-Audio-PLL
- Automatische Taktteiler-Einstellungskonfigurationen
- Serielle Audio-Datenschnittstelle:
- TDM-, I2S- oder linksbündiges (LJ) Format
- Wortlänge: 16 Bits, 20 Bits, 24 Bits oder 32 Bits
- Master- oder Slave-Schnittstelle
- Einzelversorgungsbetrieb: 3,3 V oder 1,8 V
- I/O-Versorgungsbetrieb: 3,3 V oder 1,8 V
- Stromverbrauch für eine AVDD-Versorgung von 1,8 V von 9,5 mW/Kanal bei einer Abtastrate von 48 kHz
Applikationen
- Aktive Automotive-Rauschunterdrückung
- Automotive-Haupteinheit
- Rücksitz-Entertainmentsystem
- Digitale Cockpit-Verarbeitungseinheit
- Telematik-Steuereinheit
Verwandte Produkte
Texas Instruments ADCx120Q1EVM-PDK und PCMD3140Q1EVM-PDK Evaluierungsmodule
EVMs sind optimal, um die Fähigkeiten der PCM3120-Q1 und PCMD3140-Q1 Bauteile zu testen.
Vereinfachtes Blockdiagramm

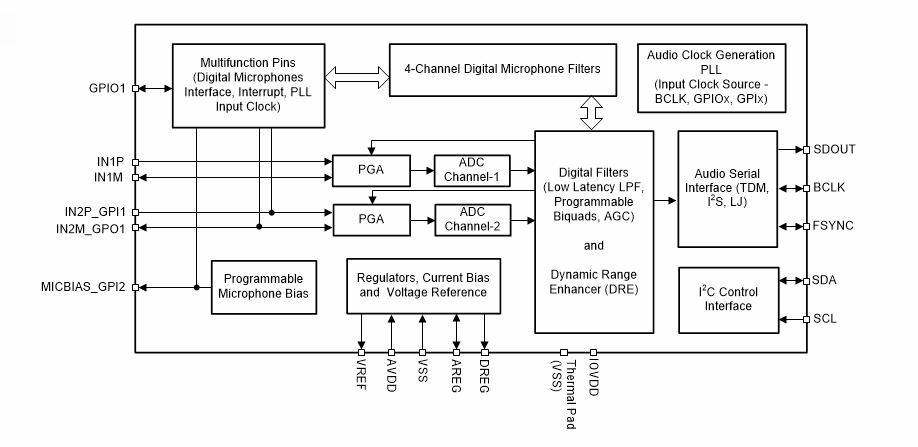

Funktionales Blockdiagramm
Veröffentlichungsdatum: 2022-12-21
| Aktualisiert: 2025-03-05
