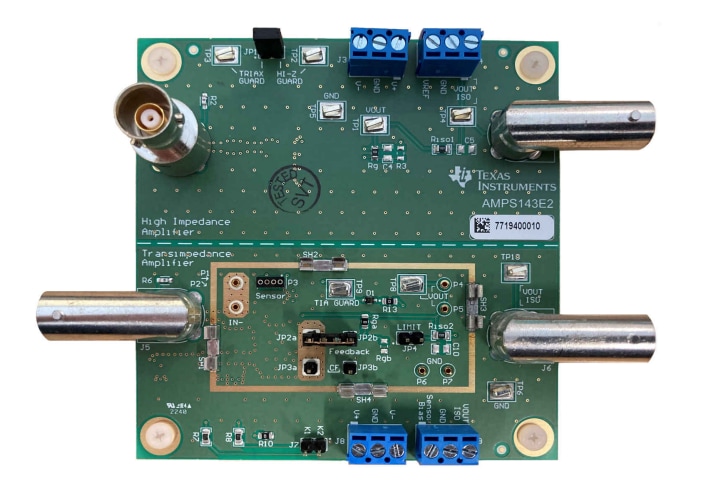

Texas Instruments OPA928EVM Evaluierungsmodul
Das Texas Instruments OPA928EVM Evaluierungsmodul ist eine vierlagige PCB mit einem Hybridaufbau aus Rogers 4350B und FR-4. Der EVM basiert auf dem OPA928 36V Femtoampere-Operationsverstärker mit Eingangsvorspannung, der für Applikationen mit extrem niedrigem Strom und hoher Impedanz optimiert ist.
Die intern geschützte ESD-Struktur des OPA928EVM und das einzigartige Gehäuse-Pinout isolieren die Eingänge von den Ausgangs- und Stromversorgungspins. Der interne Guard-Puffer ist über den Guard-Pin zugänglich, wodurch die Guard-Struktur auf die Eingangsbahnen und Feedback-Komponenten ausgedehnt wird.
Der TI OPA928EVM nutzt fortschrittliche Guarding- und Abschirmungstechniken, um die Leistung des PCB-Layouts auf Femtoampere-Niveau zu halten. Sowohl hochohmige (Hi-Z) Puffer- als auch Transimpedanz-Verstärkerkonfigurationen werden unterstützt, um den OPA928 in gängigen Anwendungsschaltungen zu evaluieren. Diese Konfigurationen sind auf dem Board in zwei unabhängige Schaltungen unterteilt. Standardmäßig ist der 0-Ω-Widerstand Rgnd auf der Unterseite des Boards bestückt und verbindet die analoge Erdung der beiden Schaltungen.
Die beiden OPA928 Verstärker, U1 und U2, befinden sich auf der Unterseite des EVM in geerdeten HF-Abschirmungen, um sie vor Verunreinigung, Rauschen und elektromagnetischen Störungen (EMI) zu schützen. Die Oberseite des OPA928EVM verfügt über eine Vielzahl von Pin-Sockeln, Steckbrücken und anderen Komponenten, die eine einfache Konfiguration bieten und gleichzeitig das Potenzial für Leistungseinbußen bei empfindlichen Knoten begrenzen.
PCB-Layout
