Texas Instruments OPA862 Single-Ended-to-Differential-Verstärker
Die Single-Ended-to-Differential-Verstärker OPA862 von Texas Instruments sind mit einer hohen Eingangsimpedanz für den direkten Anschluss von Sensoren ausgelegt. Der OPA862 verbraucht nur 3,1 mA Ruhestrom bei einer ausgangsbezogenen Rauschdichte von 8,3 nV/√Hz in einer Konfiguration mit einer Verstärkung von 2 V/V. Ein vollständig differenzieller Verstärker, der mit einer Verstärkung von 1 V/V und 1 kΩ-Widerständen konfiguriert ist, muss weniger als 1 nV/ √Hz aufweisen, um die äquivalente ausgangsbezogene Rauschdichte des OPA862 von 8,3 nV/√Hz zu erreichen.
Mit Hilfe der externen Widerstände kann der OPA862 für andere Verstärkungen konfiguriert werden. Die OPA862-Verstärker verfügen über eine große Verstärkungsbandbreite von 400 MHz und eine Anstiegsrate von 140 V/µs. Diese Funktion ermöglicht eine außergewöhnliche Linearität und eine 18-Bit-Leistung mit schnellem Einschwingen gegenüber vergleichbaren Single-Ended-to-Differential-ADC-Treibern. Die Verstärker verfügen über einen Referenz-Eingangsstift zur Einstellung der Ausgangs-Gleichtaktspannung.
Der OPA862 ist für den Betrieb in einem weiten Versorgungsbereich von 3 V bis 12,6 V vollständig charakterisiert und bietet eine Rail-to-Rail-Ausgangsstufe. Der OPA862 wird mit dem proprietären Hochgeschwindigkeits-Silizium-Germanium-Verfahren (SiGe) von Texas Instruments hergestellt und ermöglicht hervorragende Verzerrungseigenschaften für 18-Bit-Systeme. Ein weiteres Merkmal des Bauelements ist ein Deaktivierungsmodus, der im ausgeschalteten Zustand nur 12 µA Ruhestrom verbraucht.
Die Single-Ended-to-Differential-Verstärker OPA862 von Texas Instruments sind für den Betrieb im erweiterten industriellen Temperaturbereich von -40 °C bis +125 °C ausgelegt.
Merkmale
- Breiter Versorgungsbereich: 3 V bis 12,6 V
- Hohe Eingangsimpedanz: 325 MΩ
- Spannungsrauschen
- Input-bezogen (f ≥ 5 kHz): 2,3 nV/√Hz
- Output-bezogen (f ≥ 10 kHz): 8,3 nV/√Hz
- Differential-Ausgangsoffset: ±700 µV (maximal)
- Ausgangsoffsetdrift: ±1,5 µV/°C (typisch)
- A2 Bias-Stromaufhebung, IB: ±5 nA (typisch)
- Verstärkungs-Bandbreiten-Produkt: 400 MHz
- Kleinsignal-Bandbreite: 44 MHz (G = 2 V/V)
- Anstiegsrate: 140 V/µs
- -122 dBc, -140 dBc HD2, HD3 (VOD = 10 VPP, 50 kHz)
- Rail-to-Rail-Ausgang: Hoher linearer Ausgangsstrom: 60 mA (typ)
- 3,1 mA Ruhestrom
- Deaktivierungsmodus mit 12 µA Ruhestrom
- Betrieb bei erhöhter Temperatur: -40 °C zu +125 °C
Applikationen
- 16-Bit- und 18-Bit-ADC-Treiber
- Speicher und LCD-Tester
- Datenerfassung (DAQ)
- Prüf- und Messsysteme
- Transimpedanzverstärker (TIA)
- Audioverstärker-Treiber der Klasse D
- Piezoelektrische Sensor-Schnittstelle
- Medizinische Messgeräte

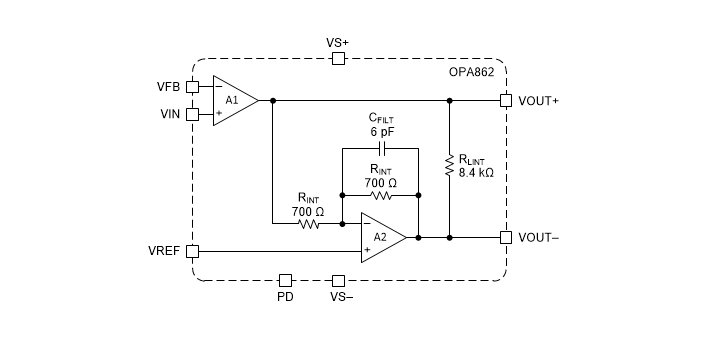

Funktionsdiagramm
Verwandtes Development Tool
Texas Instruments OPA862DEVM Verstärker-Evaluierungsmodul (EVM)
Für eine schnelle und einfache Demonstration des Funktionsumfangs und der Vielseitigkeit des Verstärkers ausgelegt.
