Texas Instruments OPA2810DGKEVM Evaluierungsmodul
Das OPA2810DGKEVM Evaluierungsmodul von Texas Instruments demonstriert den Funktionsumfang und die Vielseitigkeit des OPA2810 Zweikanal-Verstärkers im DGK-Gehäuse (VSSOP-8). Der OPA2810 Operationsverstärker mit FET-Eingang und Spannungsrückkopplung bietet einen extrem niedrigen Eingangs-Bias-Strom. Das OPA2810DGKEVM verwendet On-Board-Steckverbinder, die den benutzerfreundlichen Einsatz von Signalquellen, Test-Messgeräten und Netzteilen ermöglichen. Darüber hinaus ist das Evaluierungsmodul für eine einfache Verbindung mit einer gemeinsamen 50 Ω Laborausrüstung auf seinen Eingängen und Ausgängen konfiguriert.
Das OPA2810DGKEVM verfügt über eine On-Board-Last von 2 kΩ für jeden Verstärker. Diese einzelnen Verstärker sind für einen einendigen Eingang mit einer nicht invertierenden Signal-Gain von 1 V/V konfiguriert. Das Bauteil kann für andere Funktionen, Gains und einen Einzel- oder geteilten Versorgungsbetrieb einfach konfiguriert werden.
Merkmale
- Kann einfach auf Einzelversorgung geändert werden und ist für einen Split-Versorgungsbetrieb konfiguriert
- Konfiguriert für einen nicht-invertierenden Verstärkungsfaktor Eins und kann einfach für eine invertierende Gain-Konfiguration geändert werden
- Optionen zur Konfiguration von verschiedenen Gains und aktive Filterkonfigurationen über eine einfache BOM-Änderung
- Einfache Schnittstelle zu den Eingängen und Ausgängen über SMA-Steckverbinder
Verwandtes Produkt
Texas Instruments OPA2810 Rail-to-Rail I/O FET-Operationsverstärker
Bietet einen Zwei-Kanal-Spannungsrückkopplungsverstärker, einschließlich eines niedrigen Eingangsvorspannungsstroms.

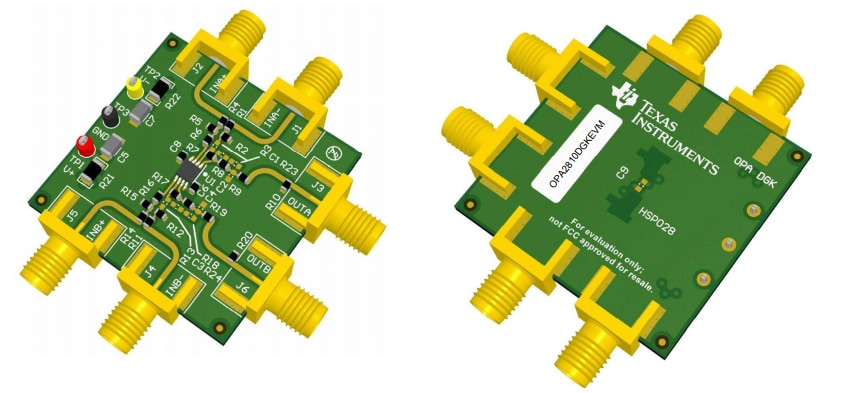

3D-Layout
Veröffentlichungsdatum: 2018-10-19
| Aktualisiert: 2025-03-10
