Texas Instruments OPA2391DSBGAEVM Evaluierungsmodul
Das OPA2391DSBGAEVM Evaluierungsmodul von Texas Instruments ermöglicht Benutzern das Einstecken des OPA2391YBJ in eine bestehende gesockelte PDIP-Testplattform zur Demonstration des OPA2391. Darüber hinaus wird der Freigabe-Pin zu einem Testpunkt auf der oberen Schicht geführt, um die OPA2391 Freigabefunktion zu nutzen.
Das OPA2391DSBGAEVM Evaluierungsmodul von TI wandelt das kompakte Dual-DSBGA-Gehäuse in einen benutzerfreundlichen Standard-Dual-PDIP-Operationsverstärker-Footprint mit 300 mil um. Der Freigabe-Pin (EN), der sich nicht in einem gängigen PDIP-Gehäuse befindet, ist mit einem separaten Testpunkt verdrahtet und ermöglicht die Evaluierung der Freigabe-Funktion. Die PCB kann in einem Standard-Dual-Verstärker-PDIP-Sockel oder als einzelne Verbindungen zu jedem Bump auf dem OPA2391YBJ verwendet werden.
Merkmale
- Benutzerfreundliche Schnittstelle für DSBGA-zu-PDIP-Gehäuse
- Sehr niedrige Offsetspannung
- Separater Freigabe-Pin

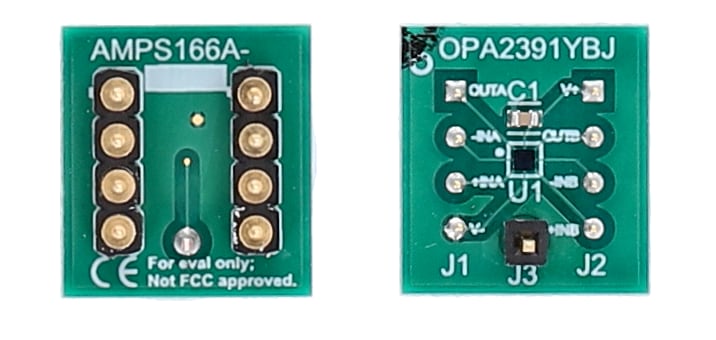

PCB-Layout
Schaltplan
Veröffentlichungsdatum: 2022-12-07
| Aktualisiert: 2022-12-23
