Texas Instruments MLVD20XBEVM M-LVDS-Evaluierungsmodul (EVM)
Das Texas Instruments MLVD20XBEVM Mehrpunkt-Niederspannungs-Differential-Signalisierungs(M-LVDS)-Evaluierungsmodul (EVM) ist zur Unterstützung der Evaluierung von M-LVDS-Bauteilen ausgelegt. Die SN65MLVD203B und SN65MLVD204B sind im RUM-Gehäuse auf der Leiterplatte installiert. Die anderen M-LVDS-Bauteile, die mit diesem Evaluierungsmodul evaluiert werden, befinden sich im SN75ALS180 und SN75176 Footprint. Die Verwendung dieser Industriestandard-Footprints ermöglicht dem Designer eine einfache Konfiguration der Bauteile in einen Simplex- oder Halbduplex-Datenbus. Das sind alles TIA/EIA−899 MLVDS-Standard-konforme Bauteile. Während M-LVDS-Bauteile ursprünglich für Halbduplex- oder Mehrpunkt-Applikationen ausgelegt sind, können sie auch in einer Punkt-zu-Punkt- oder Multidrop-Konfiguration verwendet zu werden. In diesen Konfigurationen wird durch den zusätzlichen Stromantrieb des M-LVDS-Treibers ein entscheidender Vorteil geschaffen.
Das MLVD20XBEVM von Texas Instruments ist mit einem einzelnen Treiber- und Empfängerabschnitt (U1) auf der einen Hälfte des Boards und einem Transceiverabschnitt (U3) auf der anderen Hälfte des RUM-Gehäuses ausgelegt. U2 und U4 sind standardmäßig deinstalliert, können aber bei der Evaluierung der unterstützten Bauteile installiert werden. Das Evaluierungsmodul enthält einen 100-Ω-Anschlusswiderstand an jedem Treiberausgang, Empfängereingang und Transceiver-I/O. Diese Funktion ermöglicht dem Benutzer die Evaluierung eines einzelnen Treibers, Empfängers oder Transceivers, der mit dem gleichen Evaluierungsmodul verbunden ist, ohne dass eine Übertragungsleitung oder zusätzliche I/Os erforderlich sind. Das Evaluierungsmodul verfügt über einen zusätzlichen, nicht installierten 100-Ω-Anschlusswiderstand an jedem Treiberausgang, Empfängereingang und Transceiver-I/O, der abhängig von der gewünschten Konfiguration installiert werden kann. Darüber hinaus ist jeder Empfängerausgang aufgrund des 453-Ω-Widerstands, der mit dem Ausgang in Reihe geschaltet ist, ein Zehntel des tatsächlichen Werts, wenn er am SMA-Steckverbinder gemessen wird. Der Widerstand ist als Strombegrenzung für den Anschluss in eine Last von 50 Ω installiert.
Steckbrücken sind enthalten, um den zwei Bereichen des Evaluierungsmoduls zu ermöglichen, entweder die gleiche Leistung und Masse zu teilen oder von unabhängigen Versorgungen betrieben zu werden. Masseverschiebungen oder Gleichtakt-Offsets können durch das Entfernen dieser Steckbrücken und mit separaten Stromversorgungen eingeführt werden.
Lieferumfang Kit
- MLVD20XBEVM PCB mit SN65MLVD203BRUM und SN65MLVD204BRUM installiert

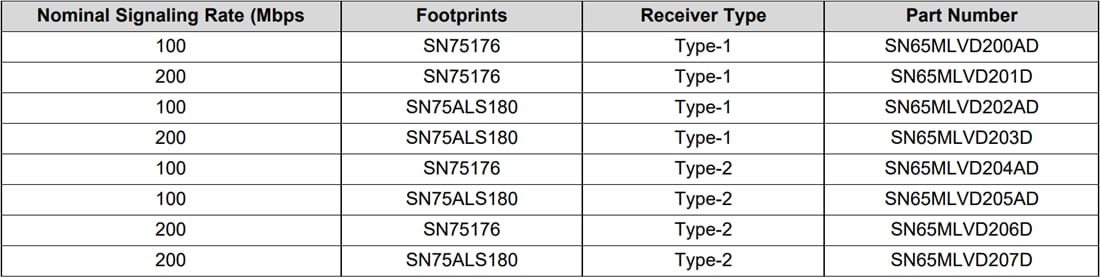

Unterstützte Geräte
