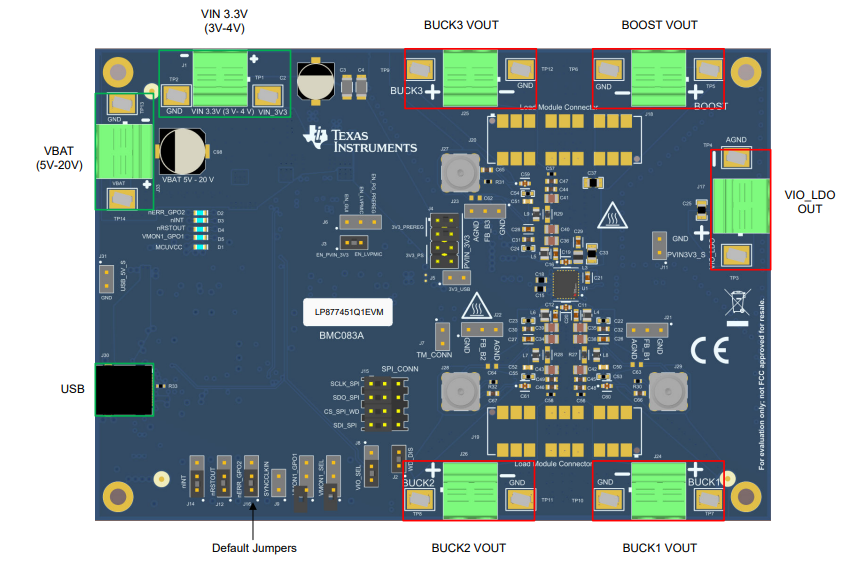

Texas Instruments LP877451Q1EVM Evaluierungsmodul

Das Texas Instruments LP877451Q1EVM Evaluierungsmodul ist zur Evaluierung der Funktionsweise des LP87745-Q1 PMICs für Radar-MMICs konfiguriert. Der LP87745-Q1 erfüllt die Leistungsmanagement-Anforderungen der AWR- und IWR-MMICs in verschiedenen Automotive- und Industrie-Radarapplikationen. Das Bauteil verfügt über drei DC/DC-Abwärtswandler, einen 5-V-Aufwärtswandler und einen 1,8-V-/3,3-V-LDO. Der LDO von TI wird vom Aufwärtswandler betrieben und ist für xWR und die IO-Versorgung der Peripherie vorgesehen. Der LP87745-Q1 wird über eine serielle SPI-Schnittstelle und durch die Unterstützung eines Signals gesteuert.

Merkmale

Evaluierung der Funktionen und des Betriebsverhaltens des LP877451A1RXVRQ1 Bauteils
Großer On-Board-V_IN-Vorregler zur Erzeugung eines Eingangs von 3,3 V zum PMIC von einer Batterieversorgung von 12 V
On-Board-USB2ANY zur Kommunikation mit der GUI des Bauteils und zur Evaluierung der Bauteil-Sicherheitsfunktionen, wie z. B. Q- und A-Watchdog
