Texas Instruments LP5861TEVM Evaluierungsmodul
Das Texas Instruments LP5861TEVM Evaluierungsmodul demonstriert die Funktionen des LP5861T LED-Matrixtreibers. Die LP586x grafische Benutzeroberfläche (GUI) ist mit USB2ANY und LP5861TEVM verbunden. Das LP5861TEVM Evaluierungsmodul von TI implementiert SPI- und I2C-Eingänge über den USB2ANY Schnittstellenadapter.
Merkmale
- 18-Kanal-Hochstrom-LED-Treiber
- 8-Bit-Analog- und 8-Bit- oder 16-Bit-PWM-Verdunkelung
- LP586x GUI steuert das Evaluierungsmodul
- SPI, I2C, Vsync, IFS, EN-Signaleingang vom USB2ANY Schnittstellenadapter
Applikationen
- Großes und Smart-Haushaltsgerät
- IR-Modul für Videoüberwachung und IP-Kamera
- Laserdiode in einem optischen Modul
- Smart-Lautsprecher
Lieferumfang Kit
- LP5861T Evaluierungsmodul
- USB2ANY -Schnittstellenadapter mit Bandkabeln und USB-Kabel
Verwandte Produkte
Texas Instruments USB2ANY Schnittstellen-Adapter
Ermöglicht einem Computer ein Evaluierungsmodul (EVM) über eine USB-Verbindung mit einem kleinen Dongle zu steuern.

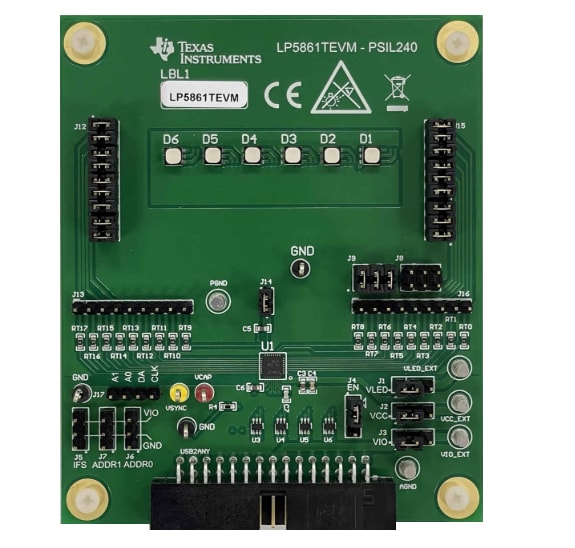

Layout
Hardware-Verbindung
Standard-Jumper-Einstellung
Veröffentlichungsdatum: 2023-08-09
| Aktualisiert: 2023-08-21
