Texas Instruments LMX2485 Delta-Sigma -Dual-PLLs mit geringem Stromverbrauch
Die Texas Instruments LMX2485 Delta-Sigma-Dual-PLLs mit geringem Stromverbrauch sind hochleistungsfähige Delta-Sigma-PLLs mit fraktioniertem N und einem zusätzlichen PLL mit ganzzahligem N. Mit der Delta-Sigma-Architektur werden fraktionierte Störungen in niedrigeren Offset-Frequenzen in höhere Frequenzen außerhalb der Loop-Bandbreite gedrückt. Die Möglichkeit die Störungs- und Phasenrauschenergie in höhere Frequenzen zu drücken ist eine direkte Funktion der Modulator-Reihenfolge. Im Gegensatz zur analogen Kompensation ist die digitale Rückmeldetechnik, die im LMX2485 verwendet wird, extrem widerstandsfähig gegen Temperaturänderungen und Abweichungen bei der Wafer-Bearbeitung. Der LMX2485 Delta-Sigma-Modulator ist bis zur vierten Reihe programmierbar. Dies ermöglicht es dem Entwickler, die optimale Modulator-Reihenfolge zu wählen, die zu den Anforderungen des Systems bezüglich des Phasenrauschens, der Störung und der Sperrzeit passt.

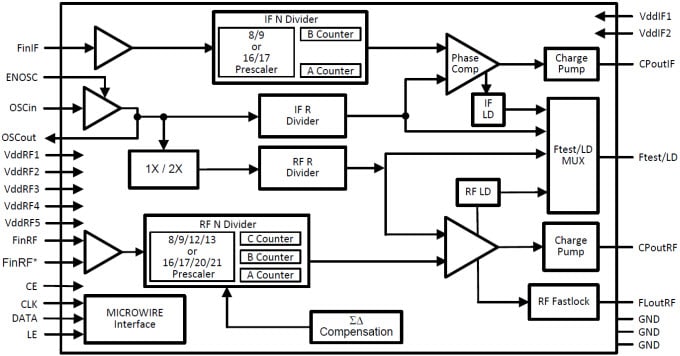

Merkmale
Vierfache Modulus-Vorteiler für niedrige Teilerverhältnisse
RF PLL: 8/9/12/13 oder 16/17/20/21
IF PLL: 8/9 oder 16/17
Erweiterte DeltaSigma fraktionierte Kompensierung
12-Bit oder 22-Bit wählbarer fraktionierter Modulus
Bis zur 4. Reihe programmierbarer Delta-Sigma-Modulator
Verfügt über verbesserte Sperrzeiten und Programmierung
Reduzierung von Fastlock / Zyklusänderung
Integrierter Timeout-Zähler
Einzelwortschreiben zur Änderung der Frequenzen mit Fastlock
Breiter Betriebsbereich
LMX2485 RF PLL: 500MHz bis 3,0GHz
LMX2485E RF PLL: 50MHz bis 3,0GHz
Nützliche Funktionen
Digitaler Blockieranzeigeausgang
Hardware- und Software-Ausschaltvorgang
On-Chip-Quarz-Referenzfrequenzverdoppler
HF-Phasenvergleichsfrequenz bis 50MHz
2,5V bis 3,6V Spannungsbetrieb mit ICC = 5,0mA bei 3,0V
Anwendungsbereiche
Mobiltelefone und Basistationen
CDMA, WCDMA, GSM/GPRS, TDMA, EDGE, PDC
Direkte digitale Modulationsanwendungen
Satellit- und Kabel-TV-Tuner
WLAN-Standard
LMX2485E Testplatine
Die Texas Instruments LMX2485E Testplatine vereinfacht die Auswertung des LMX2485E 2,6GHz/0,8GHz PLLatinum™ dualen Frequenzsynthesizers. Die Hauptfunktion dieser Platine ist die Auswertung der Geräteleistung des LMX2485E bei niedrigen HF-Eingangsfrequenzen, die bei 50MHz liegen. Die Platine ermöglicht alle Leistungsmessungen ohne dass eine zusätzliche Schaltkreisunterstützung erforderlich ist. Die Testplatine besteht aus dem LMX2485E Gerät, einem HF-VCO-Modul und HF-Schleifenfiltern, die aus diskreten Komponenten bestehen. Die SMA-Steckverbinder zur Flanschmontage werden für einen externen Referenzeingang, eine HF-VCO-Ausgang und einem Netzanschluss mitgeliefert. Ein Kabelsatz ist mit der Testplatine für den Anschluss an einen PC über einen parallelen Port gebündelt. Mittels einer MICROWIRE™ Serienport-Emulation kann die im Lieferumfang enthaltene CodeLoader Software auf einem PC betrieben werden, um die interne Registerprogrammierung für die Auswertung und Messung des LMX2485E zu ermöglichen.
