Texas Instruments LMK61E07 Extrem jitterarme Oszillatoren
Der Texas Instruments LMK61E07 extrem jitterarme, programmierbare Oszillator mit internem EEPROM ist eine praktische Lösung für die Erzeugung von häufig verwendeten Referenztakten. Das Bauteil bietet einen Fractional-N-Frequenzsynthesizer mit integrierten VCOs, was zu einem extrem geringen Rauschen führt. Der flexible Ausgang kann mit Optionen von LVPECL, LVDS oder HCSL konfiguriert werden. Eine werksseitig programmierte Standardausgangsfrequenz wird über die Selbst-Einschaltfunktion vom On-Chip-EEPROM ausgelöst. Eine weitere Option für die Ausgangsfrequenz besteht aus der Bauteilregistrierung und die EEPROM-Einstellungen sind ein vollständig programmierbares integriertes System über die serielle I2C-Schnittstelle. Der LMK61E07 bietet über die serielle I2C-Schnittstelle eine feine und grobe Frequenz-Margining-Steuerung und erzeugt einen digital gesteuerten Oszillator (DCXO).
Andere Merkmale umfassen eine Betriebsspannung von 3,3 V und einen industriellen Temperaturbereich von –40 °C bis +85 °C, die alle in einem 8-Pin-Gehäuse von 7 mm x 5 mm enthalten sind. Die Kompatibilität mit xDSL-Anforderungen wird mit dem PLL-Feedback-Treiber erreicht, der Aktualisierungen durchführt, um die Ausgangsfrequenz ohne Spannungsspitzen oder Störungen anzupassen, und zwar in Schritten von <1 ppb mit einem PFD von 12,5 MHz (R-Teiler = 4, Verdoppler deaktiviert) für die Kompatibilität mit xDSL-Anforderungen oder in Schritten von <5,2 ppb mit einem PFD von 100 MHz (R-Teiler = 1, Verdoppler aktiviert) für die Kompatibilität mit Videoübertragungsanforderungen.
Merkmale
- Extrem rauscharm, leistungsstark
- Jitter: 90 fs RMS typischer fOUT > 100 MHz
- PSRR: –70 dBc, robuste Rauschimmunität auf dem LMK61E07
- Flexibles Ausgangsformat auf LMK61E07
- LVPECL bis 1 GHz
- LVDS bis 900MHz
- HCSL bis 400 MHz
- Gesamte Frequenztoleranz von ±25 ppm
- Standardfrequenz: 70,656 MHz
- Merkmale auf Systemebene
- Störungsfreies Frequenz-Margining: bis zu ±1.000 ppm von Nominal
- Interner EEPROM: Benutzer-konfigurierbare Einschalt-Einstellungen
- Weitere Merkmale
- Bauteilsteuerung: Schnellmodus-I2C bis zu 1.000 kHz
- Betriebsspannung: 3,3 V
- Industrieller Temperaturbereich (–40 °C bis +85 °C)
- 8-Pin-Gehäuse von 7 mm × 5 mm
Applikationen
- Leistungsstarker Ersatz für Quarz-, SAW- oder Silizium-basierte Oszillatoren
- Schalter, Router, Netzwerk-Linecards, Basisband-Geräte (BBU), Server, Speicherung/SAN
- Prüfung und Messung
- Medizinische Bildverarbeitung
- FPGA, Prozessorintegration
- xDSL, Videoübertragung

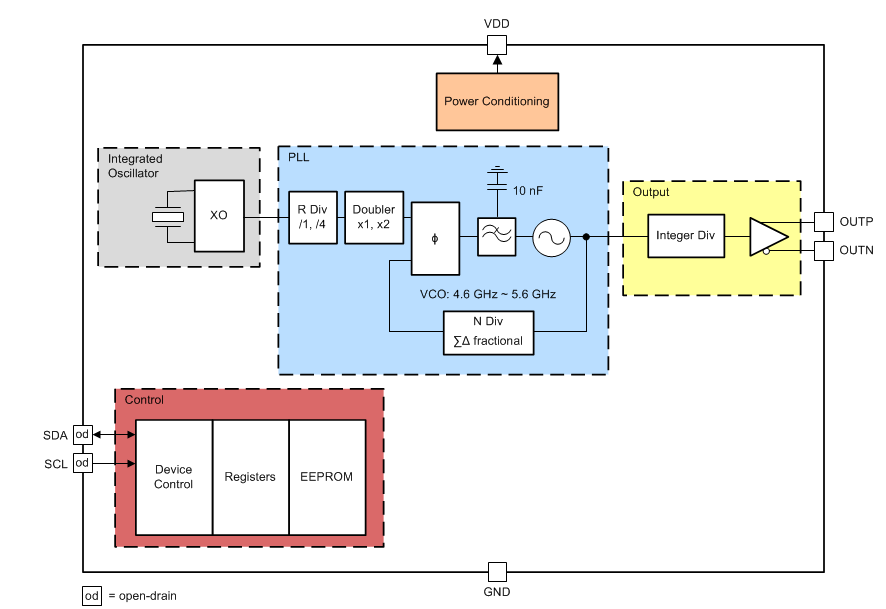

LMK61E07 Blockdiagramm
