Texas Instruments LMK5B33414EVM Evaluierungsmodul

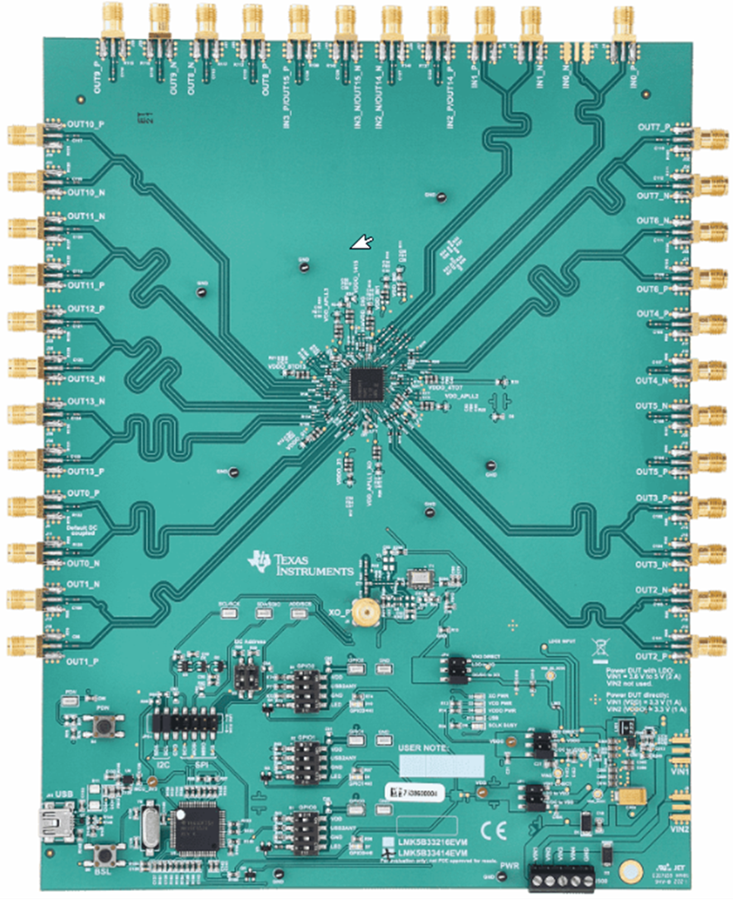

Das Texas Instruments LMK5B33414EVM Taktgenerator- und Synthesizer-Evaluierungsmodul (EVM) ist eine Plattform für die Evaluierung des Bauteils, die Evaluierung der Konformität und das System-Prototyping für den LMK5B33414 Netzwerk-Taktgeber und Synchronisator.

Der LMK5B33414 enthält drei analoge Phasenregelschleifen (APLLs) und drei digitale PLLs (DPLLs) mit einer programmierbaren Schleifenbandbreite. Das Evaluierungsmodul enthält Subminiatur-Steckverbinder der Version A (SMA) für Takteingänge, Oszillatoreingänge und Taktausgänge zur Verbindung des Bauteils mit einer Evaluierungsausrüstung von 50 Ω. Der temperaturkompensierte On-Board-Quarzoszillator (TCXO) ermöglicht die Evaluierung des LMK5B33414 in einem freilaufenden, verriegelten oder Holdover-Betriebsmodus.

Das LMK5B33414EVM von Texas Instruments kann über die On-Board-USB-Mikrocontroller-Schnittstelle (MCU) mit einem PC mit der Taktgeber und Synthesizer (TICS) Pro Software (TICSPRO-SW) von TI konfiguriert werden. Die TICSPRO-SW kann zur Programmierung der LMK5B33414 Register verwendet werden.

Merkmale

Drei DPLLs mit programmierbaren Bandbreiten und drei fraktionalen APLLs für eine flexible Takterzeugung
Vier Referenzeingänge zum DPLL, die ein berührungsloses Schalten und Holdover unterstützen
14 Ausgangstaktgeber – Ausgänge, die von einer akustischen Volumenwelle (Bulk Acoustic Wave, BAW) angesteuert werden und zu einem Phasenjitter von weniger als 50 fs Effektivwert (Root Mean Square, RMS) fähig sind (12 kHz bis 20 MHz)

Flexible Oszillatorquellen – On-Board-TCXO oder einer von mehreren Footprints für andere Quarzoszillatoren (XO), temperaturkompensierte Quarzoszillatoren (TCXO), ofengesteuerte Quarzoszillatoren (OCXO) oder externe SMA-Eingangsoptionen
Elektrisch löschbarer programmierbarer Nur-Lese-On-Chip-Speicher (EEPROM) für benutzerdefinierte Einschalt-Taktkonfigurationen
