Texas Instruments LMH9126RRLEVM Verstärker-Evaluierungsmodul (EVM)

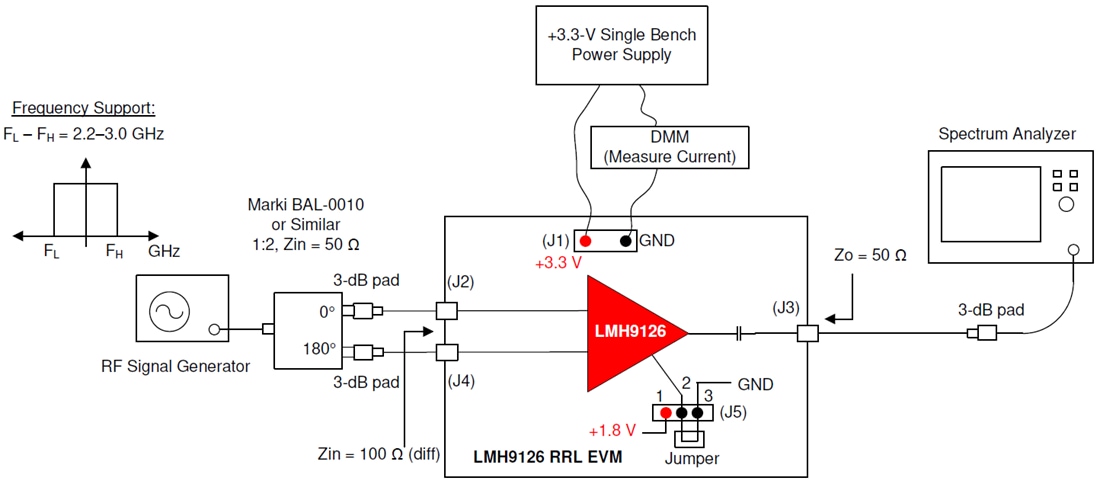

Das Texas Instruments LMH9126RRLEVM Verstärker-Evaluierungsmodul (EVM) wird zur Evaluierung des LMH9126 Bauteils verwendet. Der LMH9126 ist ein Differenzial-Eingangsverstärker mit Einzelendenausgang und 18 dB Verstärkung, verfügbar in einem 12-poligen 2x2 mm2 Gehäuse. Das Bauelement ist optimal geeignet, um die Anforderungen der nächsten Generation an 5 G m-MIMO Aktive Antennensystemen zu unterstützen, indem es den Ausgang eines Einschwinger-Prüfkopfs ansteuert und den Eingang eines Leistungsverstärkers (PA) speist. Der Texas Instruments LMH9126RRLEVM wurde entwickelt, um zügig den Funktionsumfang und die Leistung des LMH9126 für eine 2,6 GHz-Übertragungsanwendung mit 600 MHz 1 dB Bandbreite zu demonstrieren. Die Platine ist standardmäßig so eingestellt, dass sie eine Differenzeingangsimpendanz von 100Ωund eine einseitige Ausgangsimpendanz von 50 Ω bietet, um die Verwendung mit 50Ω Testgeräten zu vereinfachen. Das Evaluierungsmodul kann über die vorhandenen Anschlüsse an eine +3,3 V Stromquelle, eine Signalquelle und Prüfgeräte verbunden werden.
