Texas Instruments LMG3100EVM-089 Evaluierungsmodul
Das Texas Instruments LMG3100EVM-089 Evaluierungsmodul ist eine kompakte, einfach zu bedienende Leistungsstufe mit einem externen PWM-Signal. Das Board kann als Abwärtswandler, Aufwärtswandler oder eine andere Wandlertopologie unter Verwendung einer Halbbrücke konfiguriert werden. Das Bauelement LMG3100EVM-089 bietet zwei Leistungsmodule der Baureihe LMG3100 mit jeweils einem GaN-FET mit 100 V und 1,7 mΩ und einem integrierten Treiber. Das Evaluierungsmodul LMG3100EVM-089 von TI liefert bis zu 40 A Strom (begrenzt durch den Sättigungsstrom der Induktivität), sofern die Applikation über ein ausreichendes Wärmemanagement verfügt. Die Optionen für das Wärmemanagement umfassen forcierte Belüftung, Kühlkörper und eine niedrigere Betriebsfrequenz, um die Verlustleistung im Modul zu minimieren.
Merkmale
- Die Eingangsspannung beträgt bis zu 80 V DC
- Zwei 100 V 1,7 mΩ GaN-FETs mit integriertem Treiber
- Offene Schleifensteuerung mit Einzel- oder Dual-PWM-Signalen
- Konfigurierbare On-Board-Totzeit-Anpassung durch einfache Widerstandsänderung
- Anstiegsraten-Anpassung mit Widerständen der Baureihe zusammen mit Cboot und CVCC
- Integrierter LDO zur Erzeugung einer VCC-Versorgung mit 5 V aus einer nicht geregelten Versorgung zwischen 5,5 V und 10 V
Applikationen
- Abwärts-, Aufwärts- und Abwärts-Aufwärts-Wandler
- LLC-Wandler
- Solarstrom-Optimierer, Mikro-Wechselrichter
- Verstärker der Klasse D für Audio
- Punktlast-Wandler von 48 V für Industrie
- Motorantriebe
- Elektrowerkzeuge
- Telekommunikations- und Serverleistung
Lieferumfang Kit
- LMG3100EVM-089 Leiterplatte
- Sicherheitshinweise
Videos

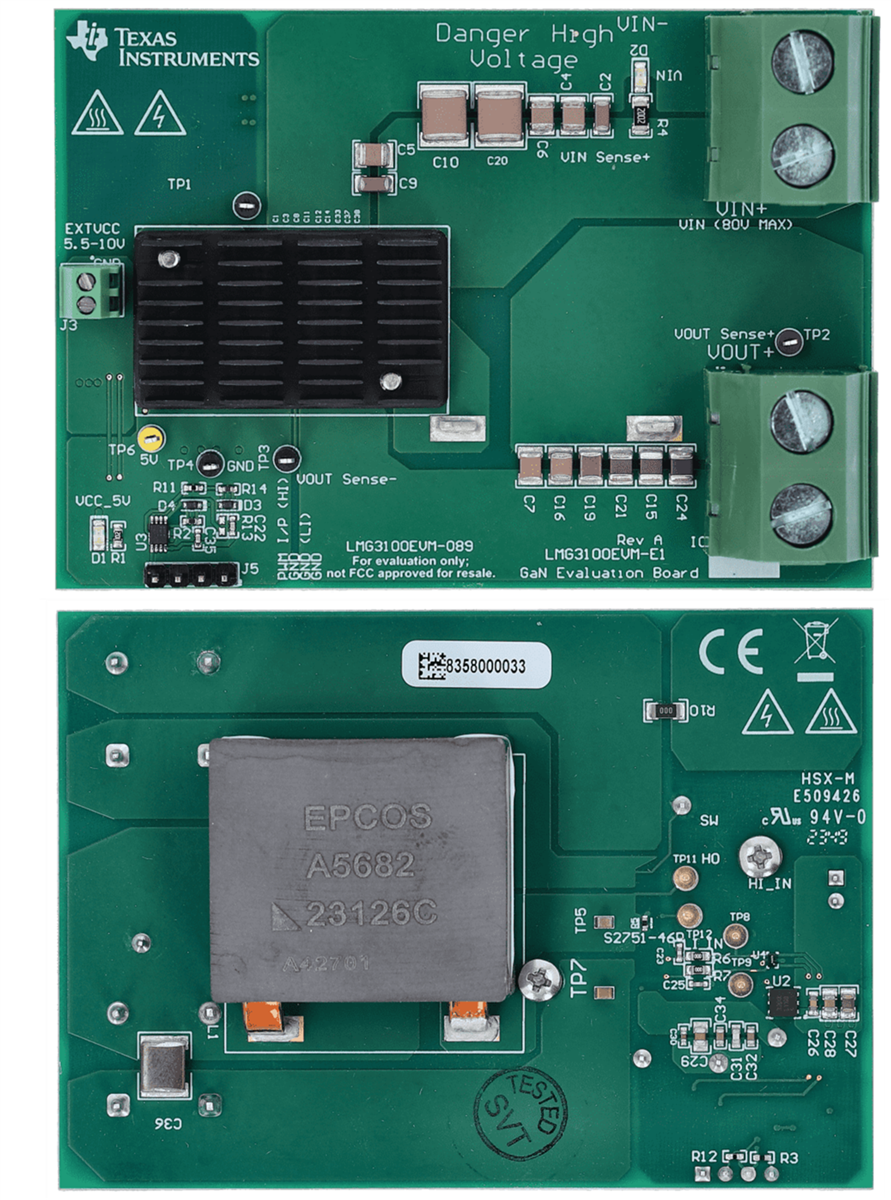

Layout
Verwandte Produkte
Texas Instruments LMG3100R0x GaN-FETs mit integrierten Treibern
Integrierte GaN-FETs und Treiber mit 1,7 mΩ und Treiber mit High-Side-Pegelwandler und Bootstrap.
