Texas Instruments LMG2650EVM-100 Tochterkarten-Evaluierungsmodul
Das Texas Instruments LMG2650EVM-100 Tochterkarten-Evaluierungsmodul bietet eine schnelle und einfache Plattform zur Evaluierung von TI-integrierten GaN-Bauteilen in jeder Halbbrücken-Topologie. Das Board verwendet sechs Leistungs-Pins und zwölf digitale Pins zur Verbindung mit einem umfangreicheren System auf der Unterseite des Boards in einer externen Sockelstil-Verbindung. Die Leistungs-Pins umfassen den Hauptschaltkreis, der aus einem Hochspannungs-DC-Bus, einem Schaltknoten und einer Stromerdung besteht. Die digitalen Pins steuern das LMG2650 Bauteil mit PWM-Gate-Eingängen, die Hilfsstromversorgung mit Niederspannungsversorgungen ausstatten und Fehler als Digitalausgang melden.
Die Evaluierung des Betriebsverhaltens der LMG2650EVM-100 Tochterkarte von TI wird am einfachsten durch den Einsatz eines synchronen Buck/Boost-Motherboards von TI (LMG342X-BB-EVM) demonstriert. Die Tochterkarte kann mühelos in das Motherboard gesteckt werden und verbindet alle Leistungs- und Digitalsteuerungen in einer Konfiguration mit offenem Regelkreis für eine vollständige Systemsteuerung. Darüber hinaus wird ein empfohlener Footprint zur Verbindung der Tochterkarte mit einem benutzerdefinierten System für weitere Tests bereitgestellt.
Merkmale
- High-Side-Gate-Drive-Pegelwandler
- Smart-geschaltete Bootstrap-Diodenfunktion von 0 QRR
- Integrierte verlustfreie Messung des Ausgangsstroms
- Absolute maximale Nennspannung von 650 V
- Low-Side- und High-Side-Zyklus-für-Zyklus-Überstrom- und Übertemperaturschutz, verbunden mit dem Ausgangsfehlersignal
Applikationen
- LLC oder TPFC für Gaming, PoE, Überwachungs-PSU, PD-Adapter
- ACF, AHB für PD-Adapter, Server-Aux
- Motorantriebs-Wechselrichter für Haartrockner, Vakuum, Servomotor
- Wechselrichter oder Mikrowechselrichter für Solarenergie, erneuerbare Energien
- Abwärts- oder Aufwärtswandler
Technische Daten
- PWM deaktiviert sich im Falle eines Fehlers vom LMG2650EVM-100
- Benötigt nur einen einzelnen 0-V- bis 5-V-PWM-Eingang zur Erzeugung eines Gate-Drive-Signals
- Benötigt nur eine einzelne 12-V-Vorspannungsversorgung
- Maximale empfohlene Betriebsspannung von 480 V und absolute maximale Betriebsspannung von 520 V
Lieferumfang Kit
- Ein LMG2650EVM-100 Board
- Haftungsausschluss bezüglich EVM - Bitte lesen
Evaluierungsmodul
Texas Instruments LMG342X-BB-EVM Evaluierungsmodul (EVM)
Wird zur Konfiguration von einer der LMG342xR0x0 Halbbrückenplatinen als synchronen Abwärtswandler verwendet.
Blockdiagramm

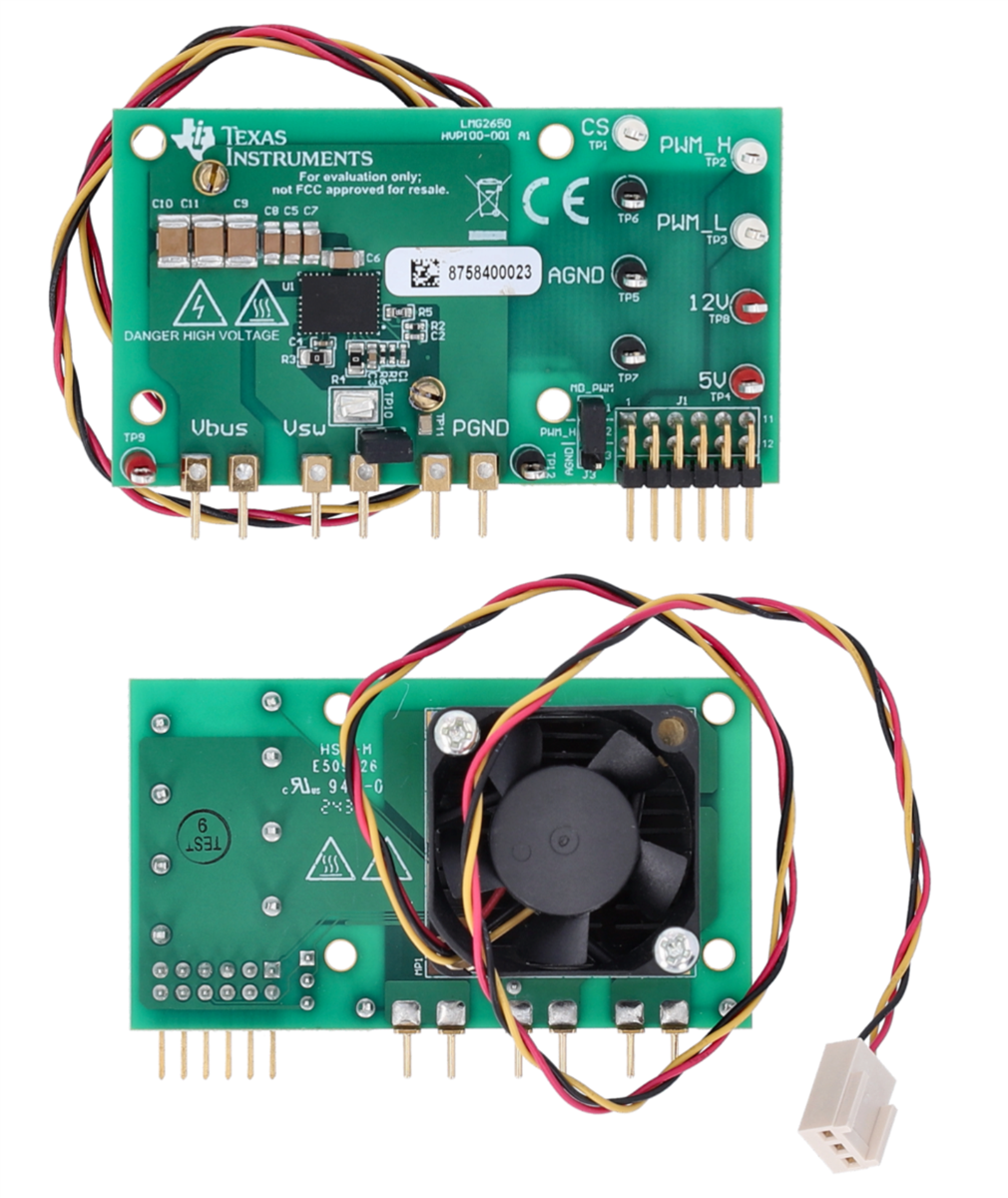

Layout
Veröffentlichungsdatum: 2025-02-11
| Aktualisiert: 2025-03-05
