Texas Instruments LM7472EVM Controller-Evaluierungsmodul (EVM)

Das Controller-Evaluierungsmodul (EVM) LM7472EVM von Texas Instruments unterstützt Entwickler bei der Evaluierung der Funktionsweise und Leistungsfähigkeit der idealen Diodencontroller LM74720-Q1 und LM74722-Q1 in Batterie-Umpolungsschutz-Applikationen. Dieses Evaluierungsmodul demonstriert, wie der LM7472x-Q1 von Texas Instruments mit integriertem Aufwärtsregler für niedrige IQ-Werte und schnelles Einschwingverhalten zwei rückseitige n-Kanal-Leistungs-MOSFETs steuert. Dabei wird zunächst ein idealer Dioden-MOSFET angeschlossen, gefolgt von einem zweiten MOSFET für den Schaltausgang und die Abschaltung des Leistungspfads.

Merkmale

  • Verpolungsschutz für 12-V- und 24-V-Fahrzeugbatterien
  • Eingangsbetriebsbereich 3 V bis 40 V, erweiterbar auf 65 V
  • 12-V-Batterieschutz von 3 V bis 40 V
  • 24-V-Batterieschutz von 3 V bis 65 V
  • 5 A maximaler Laststrom mit einer Option für 10 A Betrieb
  • Geschalteter Ausgang zur Leistungspfadabschaltung
  • EIN-/Aus-Steuerung aktivieren
  • Steuerung der Anstiegsrate der Ausgangsspannung
  • LED-Anzeige für Ausgangs-EIN-/AUS-Erkennung
  • On-Board-TVS-Schutz für Automotive-Transientenfestigkeit

Erforderliche Ausrüstung

  • Netzteile
    • Ein einstellbares Netzteil mit einem Ausgang von 0 V bis 40 V, eine Ausgangsstrombegrenzung von 0 A bis 10 A
  • Oszilloskop
    • Ein DPO2024 oder gleichwertig, drei 10-x-Spannungssonden und eine DC-Stromsonde, die 10 A messen kann
  • Zähler
    • Mindestens ein digitales Multimeter erforderlich
  • Lasten
    • Eine ohmsche Last oder gleichwertig, die eine DC-Last von bis zu 10 A bei 12 V tolerieren kann

Applikationen

  • Automotive-Batterie-Verpolungsschutz
  • FAS-Domänen-Controller
  • Premium-Audioverstärker
  • Kamera-ECU
  • Haupteinheit
  • USB-HUBs
  • Leistungspfadschutz, Leistungs-Mux und O-Ring

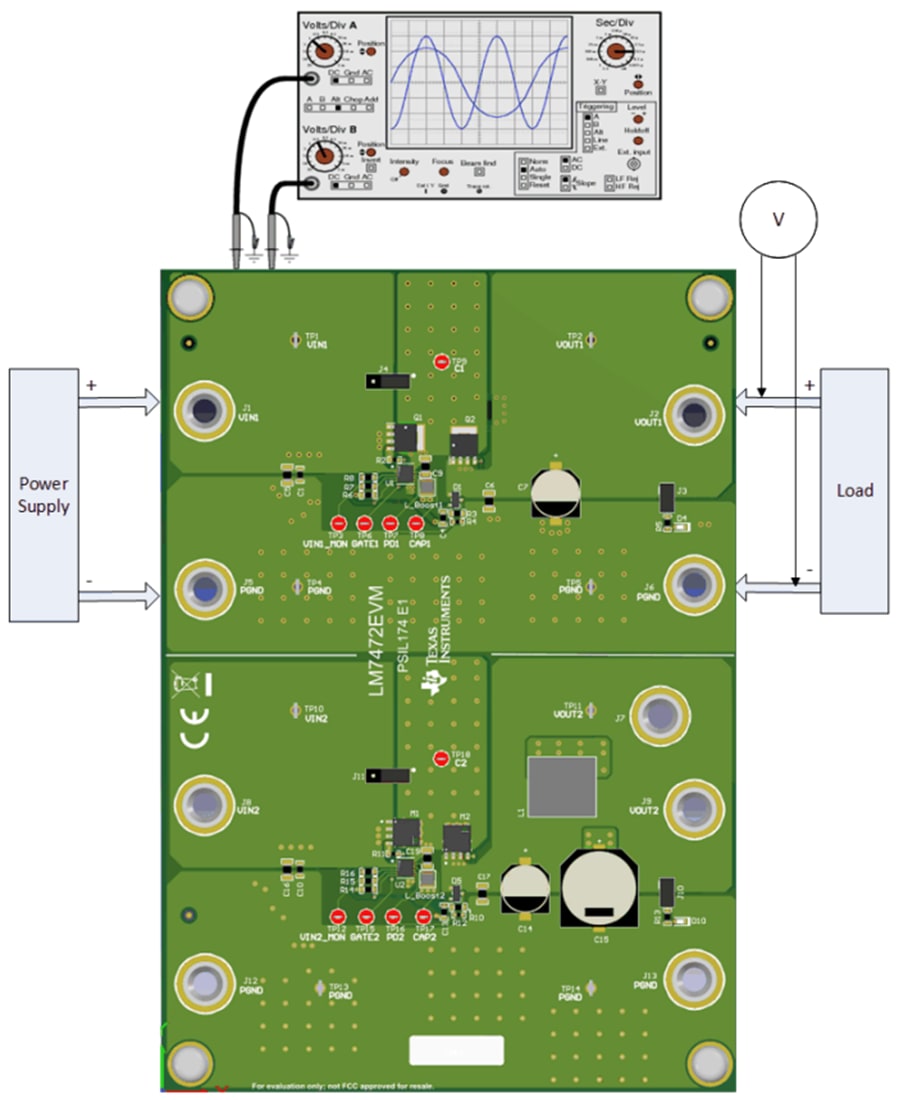

Testaufbau

Technische Zeichnung - Texas Instruments LM7472EVM Controller-Evaluierungsmodul (EVM)
