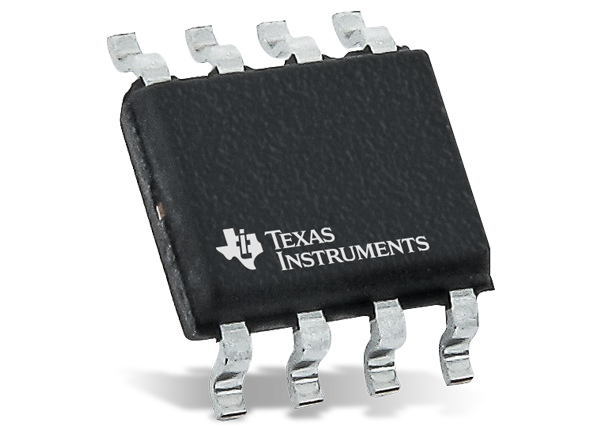

Texas Instruments LM74610-Q1 Smart-Diodencontroller

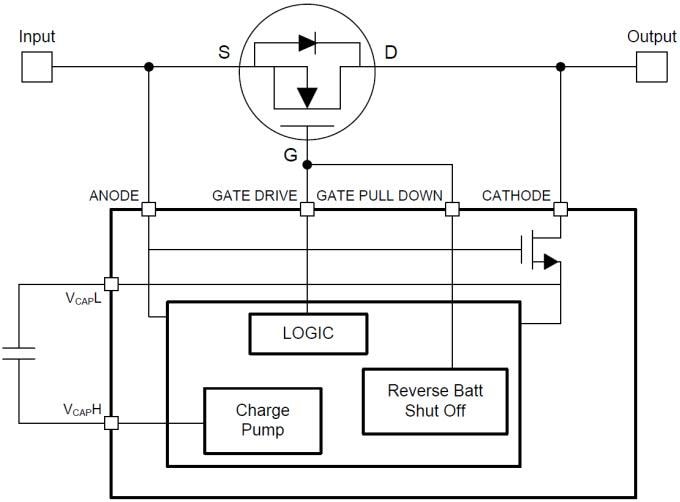

Der LM74610-Q1 intelligente Dioden-Controller von Texas Instruments ist ein Controller-Gerät, das mit einem n-Kanal-MOSFET in einer Verpolungsschutzschaltung verwendet werden kann. Er wurde entwickelt, um einen externen MOSFET anzutreiben, um einen idealen Diodengleichrichter zu emulieren, wenn der in Reihe mit einer Stromquelle verbunden ist. Ein einzigartiger Vorteil dieses Schemas ist, dass es nicht massebezogen ist und somit Null Iq besitzt. Der LM74610-Q1 Controller bietet einen Gatetreiber für einen externen n-Kanal-MOSFET. Er verfügt auch über einen internen Komparator mit schneller Reaktion, um das MOSFET-Gate bei umgekehrter Polarität zu entladen. Diese schnelle Pull-Down-Funktion begrenzt die Höhe und Dauer des Rückstrom-Flusses wenn die entgegengesetzte Polarität gemessen wird. Das Gerätedesign entspricht den CISPR25 Klasse 5 EMI-Spezifikationen und den transienten Anforderungen ISO7637 für die Automobilbranche mit einer geeigneten TVS-Diode.

Merkmale

Qualified for automotive applications
AEC-Q100 Qualified with the following results
- Exceeds HBM ESD classification level 2
- Device CDM ESD classification level C4B
Maximum reverse voltage of 45V
No positive voltage limitation to the anode terminal
Charge pump gate driver for external N-channel MOSFET
Lower Power dissipation than Schottky diode/PFET solutions
