Texas Instruments LM73100EVM Evaluierungsmodul
Das Texas Instruments LM73100EVM Evaluierungsmodul ist für die schnelle und einfache Demonstration der LM73100 Ideal-Diode ausgelegt. Das LM73100 Bauteil ist ein 5,5-A-Ideal-Dioden-Leistungsschalter von 2,7 V bis 23 V mit integriertem 28-mΩ-FET und verfügt über eine Always-ON-Rückstromsperre, eine programmierbare Unterspannung und Überspannung sowie eine einstellbare Ausgangs-Anstiegsratensteuerung.
Das LM73100EVM Evaluierungsboard von TI ermöglicht die Evaluierung des LM73100 integrierten Ideal-Dioden-Bauteils über zwei Kanäle. Die Eingangsleistung wird bei den Steckverbindern J5 (für Kanal 1) und J10 (für Kanal 2) angelegt, während J1 (für Kanal 1) und J7 (für Kanal 2) die Ausgangsverbindung zur Last bereitstellt.
Merkmale
- Betrieb von 2,7 V bis 23 V, 5,5 A
- Einstellbare Ausgangsspannung, Anstiegsraten-Steuerung
- Einstellbarer Schwellenwert der Überspannungssperre
- LED-Statusanzeige für Power-Good-Ausgang
- Die On-Board-Schottky-Diode am Ausgang verhindert einen negativen Anstieg bei Überstromfehlern
- TVS-Diode für Eingangsüberspannungsschutz
Applikationen
- Leistungs-MUX und Leistungs-O-Ring
- Adaptereingangsschutz
- Bildschirme und Docks
- Monitore zur Patientenüberwachung
- Smart-Lautsprecher
- Kopfhörer
- Gebäudeautomatisierung

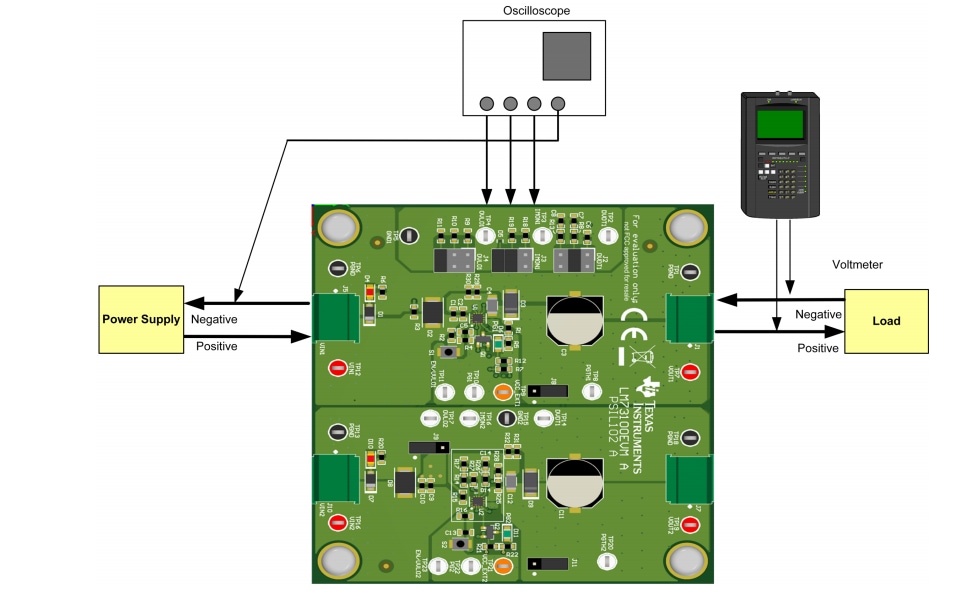

Test-Einrichtungsausstattung
Veröffentlichungsdatum: 2021-01-12
| Aktualisiert: 2022-03-11
