Texas Instruments LM7171 Spannungsrückkopplungsverstärker
Der Texas Instruments LM7171 Spannungsrückkopplungsverstärker ist ein Hochgeschwindigkeits-Spannungsrückkopplungsverstärker mit den Anstiegseigenschaften eines Stromrückkopplungsverstärkers. Darüber hinaus kann dieses Bauteil in allen herkömmlichen Spannungsrückkopplungsverstärker-Konfigurationen verwendet werden. Der LM7171 ist für Gains so niedrig wie +2 oder −1 stabil. Das Bauteil bietet eine sehr hohe Anstiegsrate von 4.100 V/μs und eine große Bandbreite mit Verstärkungsfaktor Eins von 200 MHz, während es einen Versorgungsstrom von nur 6,5 mA verbraucht. Das Bauteil eignet sich hervorragend für Video- und Hochgeschwindigkeits-Signalverarbeitungsapplikationen, wie z. B. HDSL- und Impulsverstärker. Mit einem Ausgangsstrom von 100 mA kann der LM7171 für die Videoverteilung, einen Transformatortreiber oder einen Laserdioden-Treiber verwendet werden.
Der Betrieb mit Netzteilen von ±15 V ermöglicht große Signalhubs und bietet einen größeren Dynamikbereich und ein größeres Signal-Rausch-Verhältnis. Der LM7171 bietet einen niedrigen SFDR und THD, wodurch er sich hervorragend für ADC-/DAC-Systeme eignet. Darüber hinaus ist der LM7171 für einen Betrieb von ±5 V für tragbare Applikationen ausgelegt. Der LM7171 basiert auf dem ergänzenden bipolaren Verfahren VIP III (vertikal integrierter PNP) von Texas Instruments.
Merkmale
- Benutzerfreundliche Spannungsrückkopplungs-Topologie
- Sehr hohe Anstiegsrate: 2.400 V/μs
- Bandbreite mit Verstärkungsfaktor Eins: 200 MHz
- -3-dB-Frequenz bei AV = +2 (220 MHz)
- Niedriger Versorgungsstrom: 6,5 mA
- Hohe Leerlaufverstärkung: 85 dB
- Hoher Ausgangsstrom: 100 mA
- Spezifiziert für einen Betrieb von ±15 V und ±5 V
- Erhältlich mit Strahlungsgarantie
- Gesamte ionisierende Dosis: 300 Krad(Si)
- ELDRS-frei: 300 Krad(Si)
Applikationen
- HDSL- und ADSL-Treiber
- Multimedia-Rundfunksysteme
- Professionelle Videokameras
- Videoverstärker
- Kopierer/Scanner/Fax
- HDTV-Verstärker
- Impulsverstärker und Spitzenwert-Detektoren
- CATV-/Glasfaser-Signalverarbeitung

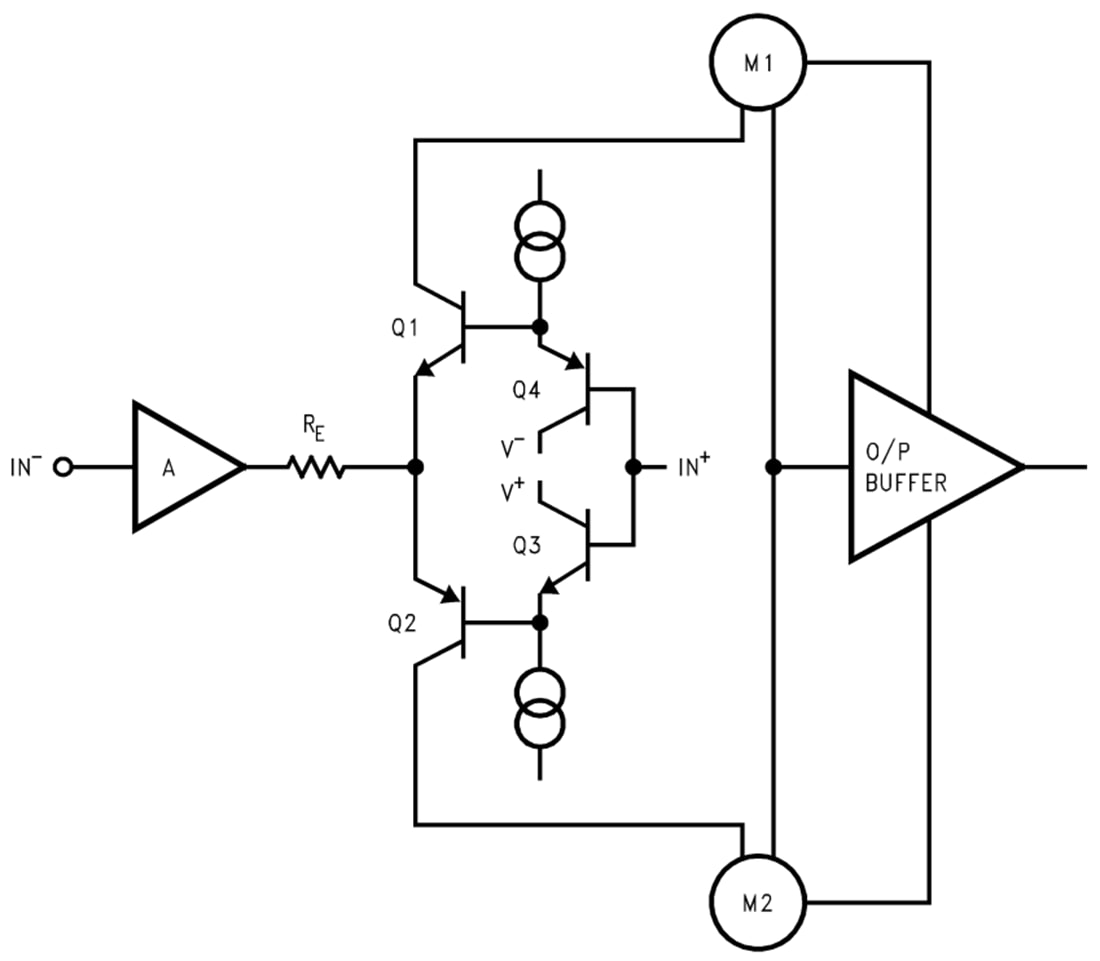

Vereinfachter Schaltplan
